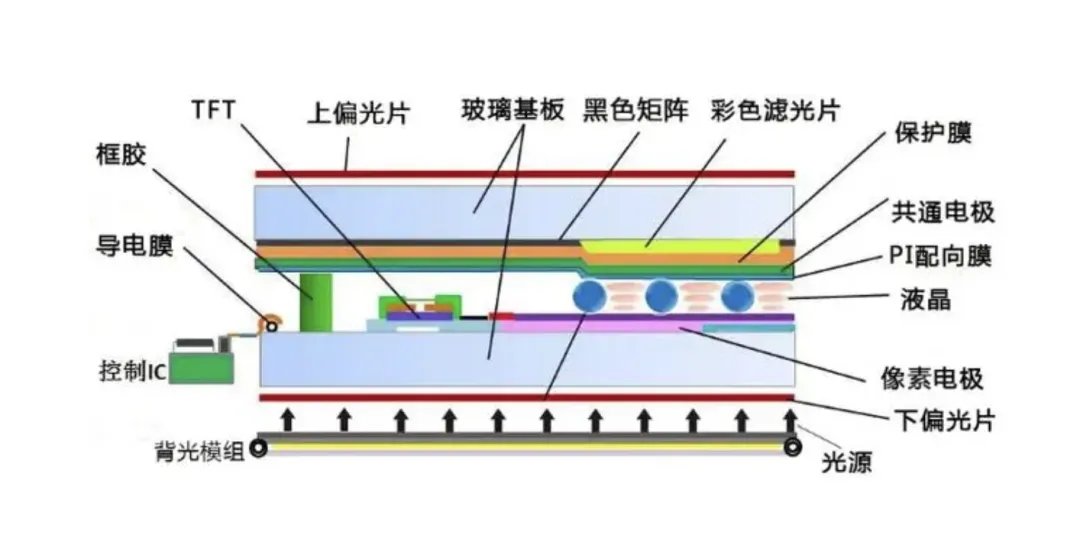

液晶顯示屏出現黑屏問題是較為普遍的故障現象，可能由多種因素引起。液晶屏的主要組件包括液晶層、背光源、偏光濾光片和電路板。

這些組件，就像液晶屏的“心臟”“眼睛”和“神經系統”，哪一個出了問題，都可能導致整個屏幕“罷工”。

想象一下，一個亮起的液晶屏就像是一場精彩的舞臺劇。如果突然間你看不到表演了，通常有兩種情況：要么是舞臺的燈光熄滅了，要么是演員沒有登臺。

在這個比喻中，背光源就像是舞臺上的燈光，而液晶層則扮演著演員的角色。

因此，我們可以將液晶顯示屏的黑屏問題歸納為兩種主要情況：一種背光不亮，另一種則是FOG故障(包括液晶面板、柔性印刷電路板FPC和集成電路IC的問題)。

所以啊，遇到液晶屏黑屏，咱們得耐心檢查，找出問題所在，然后對癥下藥。當然了，如果實在是搞不定，還是得請專業的維修人員來幫忙哦!

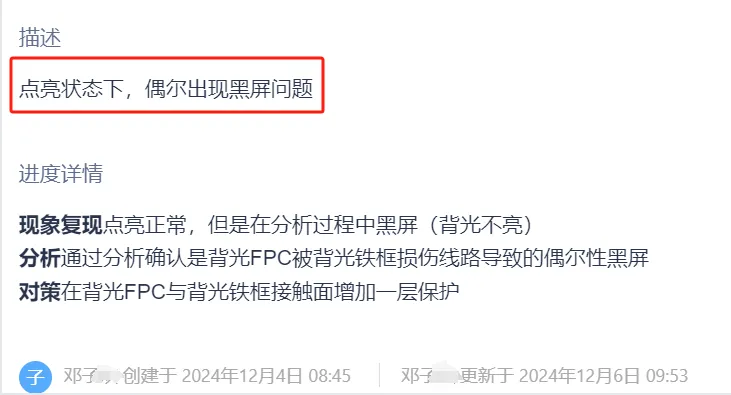

給你分享一下賽時達工程師處理液晶顯示屏黑屏的一則工作日志示例：有描述，現象，分析，對策。

通過上述簡述的工作日志，可以看出賽時達工程師在面對液晶顯示屏黑屏問題時，是按逐步排查故障并進行有效處理的步驟進行，下面簡單步驟分享給你。

液晶顯示屏黑屏排查步驟：

1、檢查硬件。 檢查插接是否正常，元器件是否損壞。

2、排查上電情況。(電氣特性)

3、在電氣特性確認正常的情況下，排查信號(EDP信號，LVDS信號等)

通過以上步驟排查，發現液晶屏模組背光不亮，我們就需要從電壓電流等影響背光的因素進行分析;如果背光已經正常發亮，還是黑屏，那就要從硬件角度去解決的思路。

本期著重詳細為你介紹顯示屏黑屏?xí)r的兩種情況，一種背光不亮，另外一種為FOG(液晶、FPC、IC)故障。

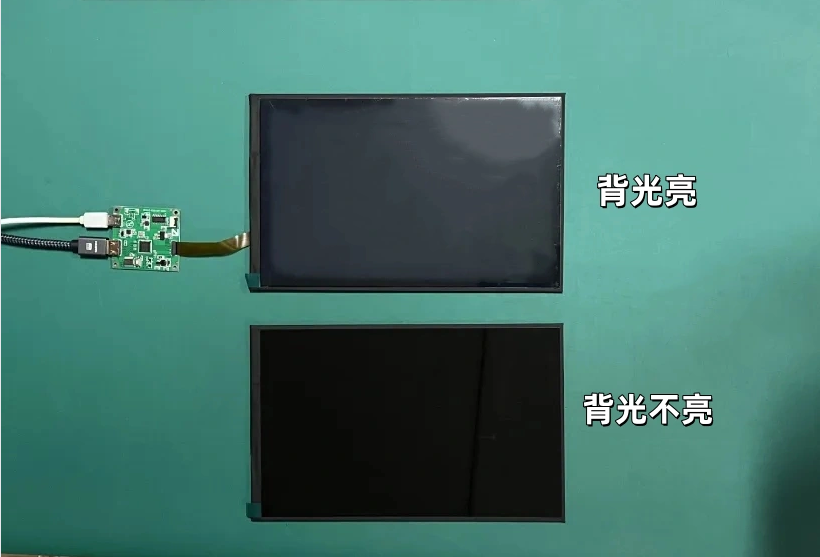

一、背光不亮

1、背光源故障：

背光源通常由LED燈組成，為液晶層提供必要的光源。如果背光源的電流和電壓未能滿足要求，背光將無法正常亮起，導致屏幕黑屏。這可能是由于：

1.LED燈故障或燒毀。

2.電源供電不足。

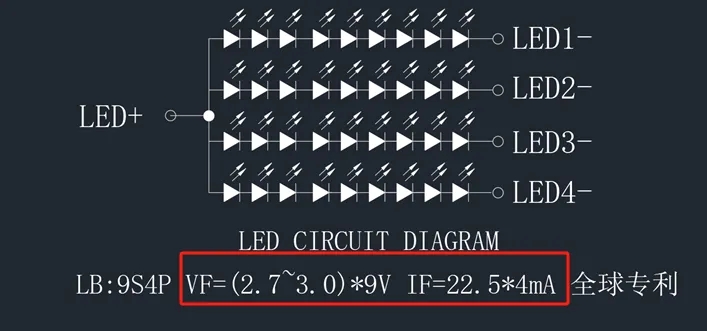

以下圖的基本背光電路圖為例：

當電路的電流電壓低于電壓27V，電流90mA的時候，背光將會不亮或者很暗基本看不到。

2、電路問題：

背光電路中的某個LED燈出現開路或短路，也會導致背光不亮。檢查背光電路連接是否牢固，并使用萬用表測試電流和電壓是否正常。

背光焊盤虛焊或插接不良也是常見問題，導致信號傳輸不暢。確保焊接牢固，并檢查插頭與插座的接觸情況。

常見背光連接方式：

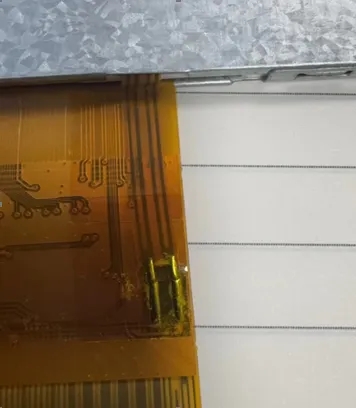

背光焊接形式

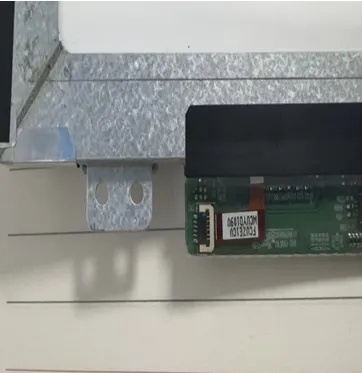

背光插件形式

二、FOG故障

1、接口連接問題：

液晶屏與主板的接口連接不良可能導致黑屏。檢查接口的插接情況，確保接觸良好。

數據線故障：信號線接口(如HDMI、VGA)損壞或松動，可能導致無信號輸出。

2、驅動電壓異常：液晶屏的正常顯示依賴于多個電壓信號，包括：

VDD：主電源電壓。

AVDD：模擬電源電壓，用于驅動液晶分子。

VCOM：公共電壓，用于控制對比度。

VGL/VGH：用于液晶開關的驅動電壓。

VGMN/VGMH：主要用于調節顯示電壓曲線。

此外，液晶屏的時序和相關proch(處理)參數必須正確配置。如果這些參數不匹配，可能導致液晶屏無法正常工作。使用示波器監測時序信號是否符合要求。

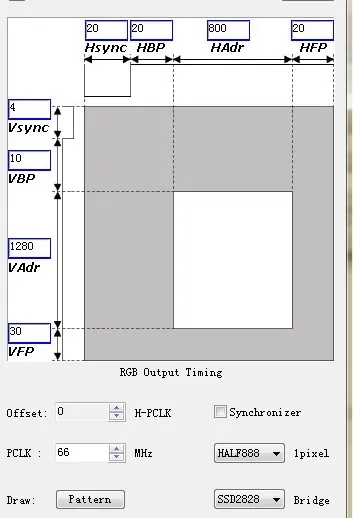

porch值示例

3、初始化失敗

液晶屏的初始化代碼未成功加載也會導致黑屏。檢查控制程序的運行狀態，必要時進行重啟或重新加載初始化代碼。

4、液晶層損壞

如果液晶層內部發生物理損壞，可能導致信號無法傳遞，從而導致黑屏。檢查液晶層是否存在明顯的裂紋或損傷。

總結

液晶屏出現黑屏現象往往與背光源以及液晶層的電路或接口相關。在著手解決這一故障時，建議從以下步驟入手：

檢驗背光源是否能夠正常亮起。

核實液晶屏與主板之間的連接是否穩固。

檢測液晶屏的驅動電壓，以保障信號傳輸無誤。

確認初始化代碼是否成功加載。
