液晶屏本身并不發光，需要背光源來照亮像素，以顯示圖像。沒有背光，液晶屏就像一個沒有燈光的舞臺，無論演員表演得多么出色，觀眾也無法欣賞到精彩的演出。

因此，LED背光源，這個看似不起眼卻至關重要的組件，是液晶顯示器能夠正常顯示圖像和文字的關鍵所在。今天，就讓我們一起深入了解LED背光源及工作原理與背光模組構成的核心元件，揭開它的神秘面紗!

一、什么是背光源

什么是背光源?顧名思義就是提供光源的物體，它就像我們日常生活中使用的手電筒、日光燈一樣，不過它是面光源，而不是點光源或者線光源。

在液晶顯示器件中，由于LCD本身是不發光的，所以就需要背光源提供光，使模塊上顯示的內容能被外界看見。

一塊液晶顯示模組如果去掉背光源，連接測試程序切換畫面，其內部液晶分子是在正常偏轉的，但外觀只能看到黑色畫面。

此時如果用手電筒在T側打光，也能看到測試畫面，這時候手電筒的光就充當了背光源的功能，當需要分析不良品又沒有匹配的背光時，可以采用這種“簡配”的檢查方式。

二、背光布局的側入式和直下式

背光的種類：按照發光類型來分，可分為側入式和直下式(底背光式)兩種。

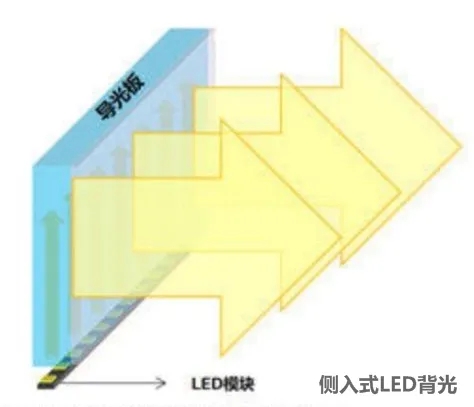

側入式背光成本低、厚度薄、功耗低，但亮度低且不均勻，常用于手機，筆記本屏幕等，主要是因為側入式可以明顯降低整個產品的厚度，使其變得輕薄。

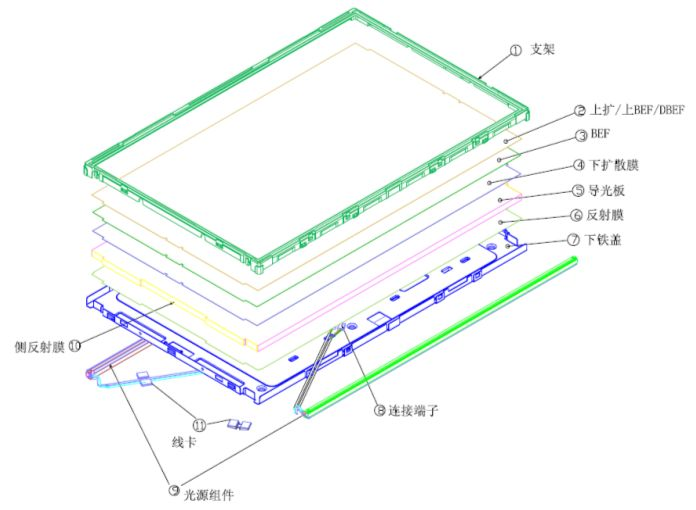

側入式背光模組，光源位于模組的一側，光通過導光板的傳導后再通過光學膜材進入液晶玻璃上。拆解結構如下圖：

而直下式背光則有著更高的亮度和更好的均勻性，同時可以使用分區背光設計來提高亮度和對比度、緩解漏光現象，因此使用了分區背光設計的直下式背光常被用于高端 IPS 顯示器。

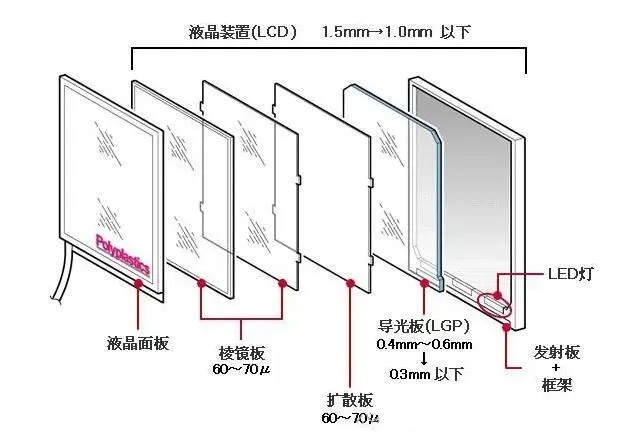

直下式背光模組，光源位于模組底下，光通過擴散板的擴散后再通過光學膜材進入液晶玻璃。結構如下圖：

三、背光源的工作原理

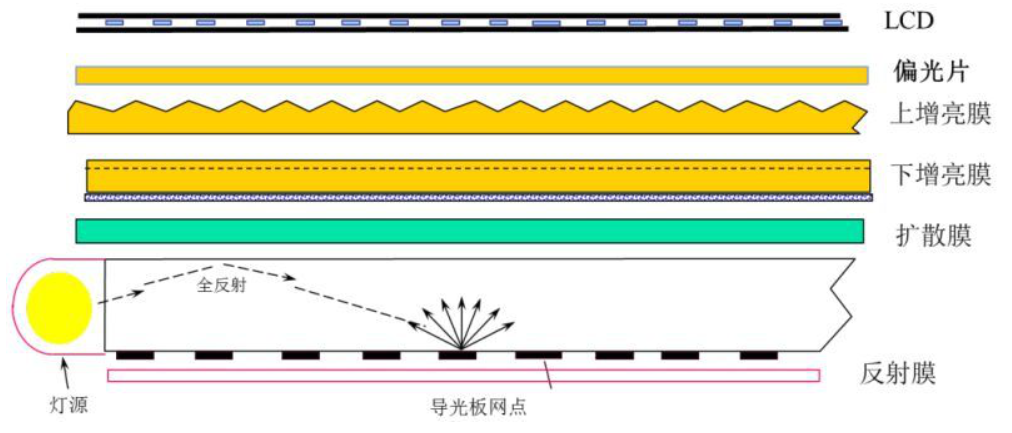

背光源的工作原理，就是將點光源轉換成面光源，為LCD產品提供顯示所需的外部光源，背光源內部的各層膜材組合，就是為了完成“將點光源轉換成面光源”這一任務而設計的。

四、背光模組的核心元件

背光模組主要由背光光源、導光板、反射膜、擴散膜及增亮膜(棱鏡片)組成，是液晶顯示屏的背面光源組件。

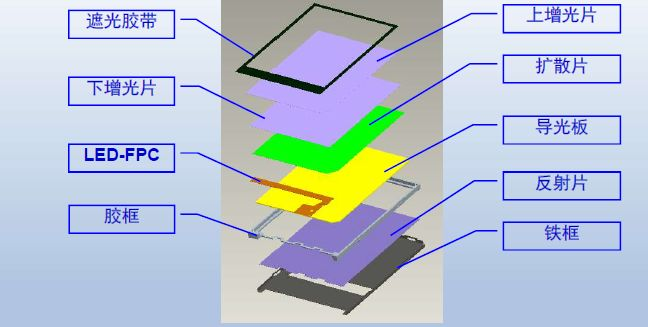

本文主要講述側入式背光，它的組成部分有：燈條/Light Bar(LED+FPC)，導光板/LGP，反射片/R，擴散膜/D，增光膜(棱鏡片)/BEF等，結構如下圖;

1.燈條(Light Bar)是由發光二極管(LED)和FPC組的，具體是將LED燈珠貼裝在FPC上，外面延伸出一段FPC通過金手指壓合與外部電路連接。

不同LED的燈珠具有不同的色度，組合而成的背光源發出的光就會有色坐標的差異，同樣是白色畫面，有的白色偏紅，有的白色偏綠，有的白色偏黃等等。

尤其雙聯屏，兩個屏貼在同一片玻璃蓋板上，這種差異就會尤其明顯，所以產品設計之初就需要設定色坐標的范圍，來約束產品的變異。

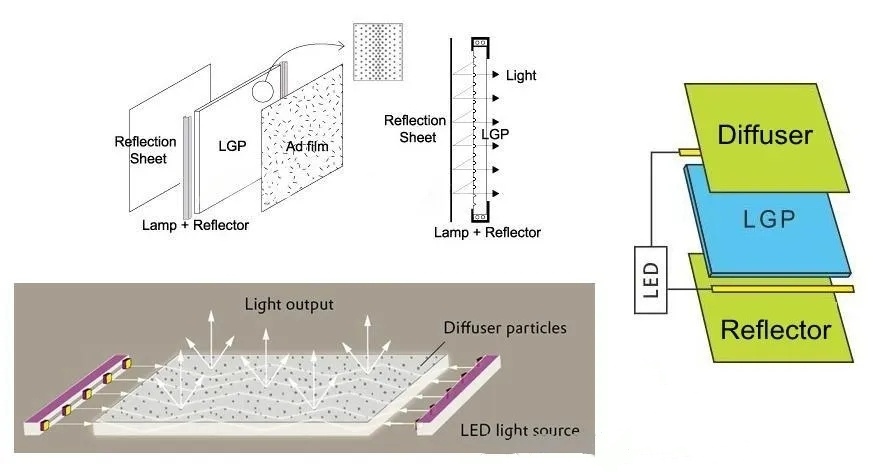

2.導光板：light guide plate(LGP)，主要功能為導引側面進入的光源轉為平面出光。

是一片單側帶網點的透明板，由LED燈條發出的光從導光板的一側照射進入，光在導光板內部傳導，會照射到導光板的網點上，產生散射，進而使得光從導光板沒有網點的一面輸出，這樣就會將燈條發出的光轉化為面光源，如果去掉這一層點亮，就會發現整個產品燈條一側偏亮，而對側則偏暗。

3.反射片(反射膜)：Reflector，位于LGP底層，這一層對光的反射效率很高，是為了將LGP底部漏出的光，反射回LGP再利用，以增加光的使用效率，并且增加光亮度的作用。

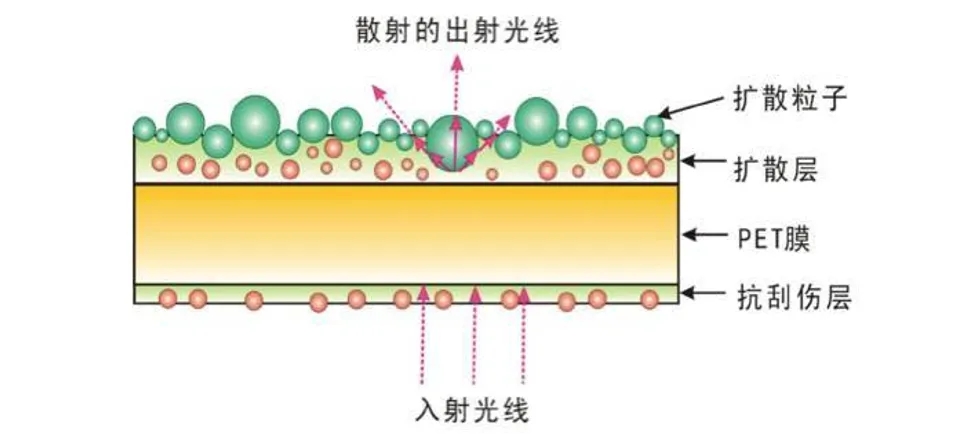

4.擴散膜：Diffuser，將經過擴散膜的光線，通過擴散膜內部的亞克力球，粗糙表面或擴散粒子使其折射，散射，最終將光線均勻化，可有效勻化光，遮蓋不良，使光線均勻分布到液晶屏的整個表面。

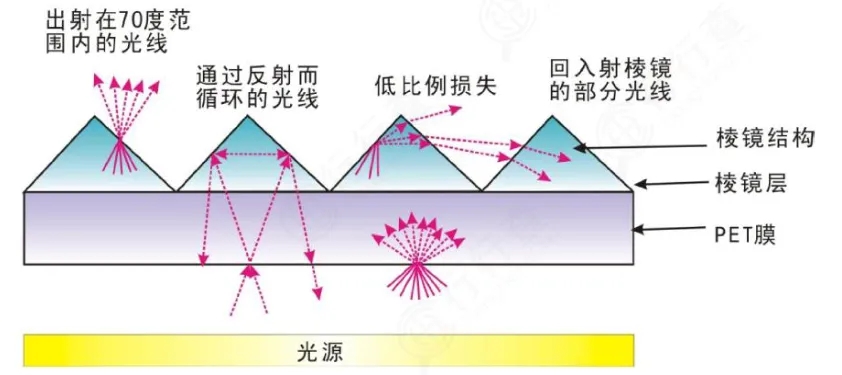

5.增光膜：BEF，也叫棱鏡膜，表面具有棱鏡結構，有聚光作用，將分散的光線集中在一定范圍內射出，提高該范圍內光線的亮度。

將其組裝在背光源前面，可以使背光源發出的光向顯示屏用戶方向聚集，可將正面亮度提高約100[%](兩片正交使用情況下,有模豎BEF)。

并且，視角外未被利用的光，可以根據光的再反射效應被循環利用，并以適當?shù)慕嵌染奂蚴褂谜摺?br/>

每一個元件都扮演著至關重要的角色，它們的協同工作才能呈現出我們所看到的完美畫面。

五、背光技術亮點

?節能高效?：LED背光源具有能耗低、壽命長的優點，可根據需要進行亮度調節，實現節能效果。

畫質超群?：背光源的均勻性和亮度確保了屏幕上的圖像和文字清晰可見，帶來極致的視覺體驗。

通過今天的精講，相信你已經對背光源的工作原理及核心元件有了深入的了解。背光源作為LCD液晶顯示屏幕的核心組件之一，它的卓越性能和精湛工藝為我們帶來了清晰、亮麗的視覺享受。讓我們一起期待未來顯示技術的更多創新與發展吧!
