LCD液晶顯示屏的發展歷程經歷了多個階段，包括背光源從CCFL到LED燈條的升級，機身從厚重到輕薄的轉變，色域從普通到高色域的擴展，以及進一步發展到量子點技術，從不可調光到區域調光。一直在不斷完善,以提供更好的視覺效果?

對于設計師等對色彩有高要求的用戶來說，顯示器的色域參數至關重要。因此，在挑選顯示器時，色域參數是一個非常重要的考慮因素。

本文將系統地介紹顯示器色域的定義和標準，探討通過背光技術提升高色域的各種主流方法，并對高色域顯示技術的未來前景進行展望。

一、色域定義

色域即色彩空間,色就是指顏色，域是指范圍，為所有可見光的總和?在二維空間中有兩種表示方法:1 ) 用 x,y 坐標系( CIE 1931 非均勻色度空間);2) 用 u’,v’坐標系( CIE1976均勻色度空間)? 在色度空間圖上用顏色標出的位置是可見光顏色區域,為馬蹄形狀?

那什么是色域色度圖呢?我們都知道紅、綠、藍是三原色，任何一種能被我們認知的顏色都是由三種不同顏色的光譜組合起來。

在1931年，CIE國際照明協會提出了CIE-XYZ色域色度圖，這就是目前行業所普遍采用的色彩規范。

CIE-XYZ色域色度圖展示了人眼可以感受到的所有顏色的范圍。橫豎坐標表示刺激值，色域由一條直線和曲線組成，曲線上標注的光波波長，單位為nm。

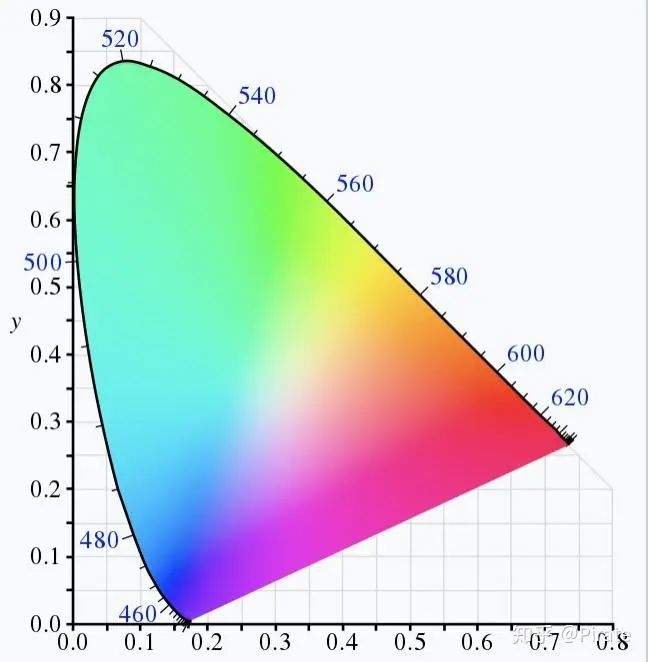

CIE-1931色域色度圖

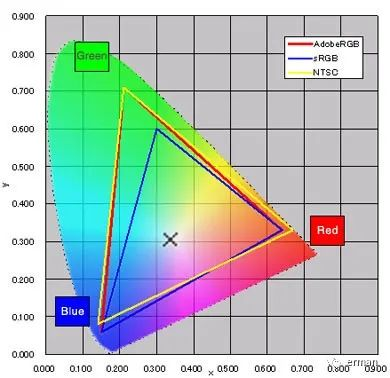

上面的圖中，用虛線圍繞的倒“U”形區域表示人裸眼可見的顏色范圍。其他三個顏色線圍繞起來的三角形，分別表示各個標準所能還原的色彩范圍。

事實上，最尖端的顯示技術仍然無法完全實現CIE-1931的全部色彩，所以根據在攝影、攝像，印刷等領域應用，各行各業制定了相應的色彩標準，并在CIE-1931色域色度圖中選擇特定的區域作為標尺，定義了多種色域標準。

二、4種常見的色域標準

目前，市面上最常見的電腦顯示器屏幕色域標準一般有四種，分別是sRGB、NTSC、Adobe RGB、DCI-P3,其區別主要是覆蓋色彩的范圍廣度。

NTSC 色域，于1953年由美國國家電視標準委員會訂制，目的是為了給當時剛出現不久的 CRT 彩色電視定制一套顏色標準，他們所推出的NTSC電視標準是一套廣播電視傳輸協議，被運用在美國、日本等國家的廣播電視系統中。當然這也就意味著，NTSC色彩空間更多被運用在電視行業。

sRGB色域是微軟和惠普在1996年共同開發的色彩空間。由于 Windows 強大的用戶基礎，所以從 PC、Mac 再到相機、掃描儀、打印機、投影儀等幾乎所有的主流設備都支持 sRGB。互聯網上的絕大多數的內容，包括文字、圖片、視頻的色域也都是以 sRGB 為準的。

Adobe RGB是專業軟件生產商Adobe在1998年推出的色彩空間，初衷是為了同時囊括sRGB(電腦常用的色彩空間)和CMYK(印刷常用的色彩空間)，這樣拍出的數碼照片不僅能在電腦上正常顯示和編輯，也能印刷出顏色無損而正確的相片。Adobe RGB相比sRGB囊括的色彩范圍更廣，受到設計師的青睞，因此在專業的攝影和后期領域被廣泛使用。

DCI-P3是一種應用于數字影院的色域，因此經常被宣傳為“電影色域”。它是一種以人類視覺體驗為主導的色域標準，盡可能匹配電影場景中能展現的全部色域，擁有更廣闊的紅色/綠色系范圍。目前在Apple公司的產品中普遍采用，所以如果使用MAC，盡量選擇一臺DCI-P3色彩覆蓋率高的顯示器才能夠獲得好的效果。

Rec. 2020是一種廣色域，適用于高清電視和未來4K電視的標準。

三、如何通過色域選擇屏幕?

Adobe RGB是由Adobe公司推出的色域標準，針對修圖、調色、視頻剪輯、印刷出版行業用戶，以及對顏色要求較高的用戶，可以多關注Adobe RGB數值的色域顯示器。

sRGB色域的標準是針對計算機外部設備提出的定義，那么對于普通辦公、網頁瀏覽，買sRGB色域的設備就可以了。

NTSC作為電視標準，也是三者中色域最廣的，那么顯示器用戶中的廣電和影視行業從業者就可以主要參考它的數值，在LCD液晶顯示屏行業，通常對標NTSC色域標準。

DCI-P3色域則適合影視工作從業者。

四、影響色域大小的因素

影響色域大小的兩個直接因素:LCD 液晶玻璃上使用的彩色濾光片( Color Filter, 簡稱 CF); 背光源設計?

由透過率CF 后的 R / G / B 重新混合而成? 不同型號的 OC 采用了有差異的彩色濾光片,這就要求我們采用不同 LED 白光色區來調整 LCD 液晶顯示器 的白點色坐標?

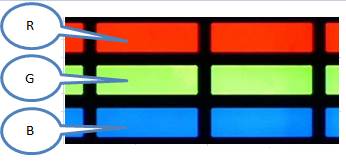

CF平面圖

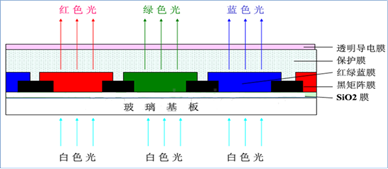

CF對光的轉化示意圖

背光源設計,則要求構成LED 白光 RGB 的光譜峰值接近 CF 的 RGB 濾光片峰值,同時使 RGB 三色的半波寬越窄越好,減小 RGB 的交叉影響,才能得到更高的色域值?

五、提升色域的常用方法

LCD液晶玻璃確認后 CF 也被固定下來, 提升LCD 液晶顯示色域的關鍵因素就是背光源? 在背光源設計中,提升色域的方法有如下兩種:

LCD液晶本身并不會顯示圖像,之所以能看到圖像,是因為必須對液晶加上電信號和需要背光源?而液晶玻璃的構造中,影響色域的是彩色濾光片( Color Filter 簡稱 CF),由紅?綠?藍三種濾光片組成,只有與濾光片光譜相近的光源才能夠透過濾光片? LED白光經過CF后得到一個新的混合白光。

LED白光過CF后的光譜示意圖

1、使用高色域 LED 提升色域

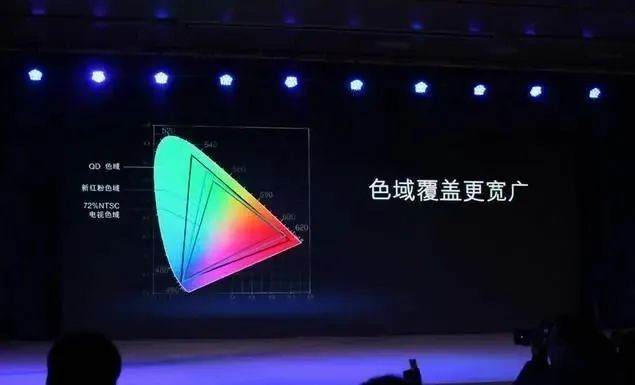

普通色域的白光LED 由藍光芯片 + Yag 粉構成,NTSC 色域在 72% 左右? 高色域 LED 實現的方式有多種,下面就各自方案做了個對比,見下圖?

芯片 + 綠粉 + 新紅粉方案, 實現高色域 LED 的關鍵在于色粉的峰值?半波寬等參數的選擇? 色粉的光譜選擇與彩色濾光譜匹配的波段,同時發射光譜的半波寬窄,才能有效的提升 LED 色域?

這里重點談下新紅粉KSF? KSF?KGF?KTF 都 為氟化物熒光粉,其中 KSF 為立方晶體,KGF?KTF 為六方晶體? 新紅粉( KSF) 為四價錳激發的氟硅酸鉀,在高色域 LED 中使用的比較廣泛? KSF 熒光粉具有吸濕性?易氧化的特性?

氟化物與水反應后粉體顏色變化圖

在高溫時容易和水發生可逆的化學反應,分體顏色由橙色變?yōu)楹稚? 高溫條件下氟化物熒光粉的亮度會衰減很大,回溫后可恢復正常? 由于氟化物熒光粉的特性,其存儲條件非常嚴格,要避免溫濕度對粉體的破壞;在應用過程中需配備氣密性和散熱性好的材料,因此對LED支架和膠水要有針對性的選擇?

2、使用量子點提升色域

量子點為半導體納米晶體,其組成成分主要有:鋅?鎘?硒和硫原子? 量子限制了電子和空穴的區域,讓量子點具有了分立的能級結構,量子點受到光或者電的刺激會發出有色光? 量子點組成成分不同尺寸不同,都會使量子點被激發的光譜處于不同的波段區域? 可以根據需求,調整量子點的尺寸或者不同組成成分,使量子點發出單一性好且對稱的光譜?

量子點主要特性如下:粒徑在1 ~ 10 nm 的納米晶體;與水氧接觸產生化學反應會導致失效;電或光作用下能發出特定頻率的光且無機發光材料比有機發光材料更穩定,發光效更高;發光顏色單一純凈,且半波寬超窄( ≤35 nm) ; 實際應用可操作性強,只需變化量子點尺寸大小,即可發出不同顏色的光?

從環保上區分,量子點分為兩種:有鎘量子點和無鎘量子點?目前有鎘量子點在色域和光效上都優于無鎘量子點,在高色域背光設計成本上含鎘量子點成本相對低? 鎘在量子點成分中含量較少,在環保規定范圍內,所以含鎘量子點在業內使用的比較廣泛;無鎘量子點實現無害環保,它的突破將是量子點的下一個發展方向?

在顯示技術領域,量子點的主要應用包括兩個方面:基于量子點電致發光特性, 開拓量子點發光二極管顯示技術,即QLED;基于量子點光致發光特性,將量子點做成量子膜或者做成量子點擴散板,應用到高色域的背光技術? 量子點應用在 LED 封裝中,散熱和水氧阻隔的問題很難解決,應用在膜片和擴散板上顯示效果更佳, 可靠性更強?

六、高色域背光技術的前景

分辨率和色域是用戶對一臺顯示設備最直觀的感受?目前 4K / 8K 已經在一定程度上滿足了用戶在清晰度上的需求,色域?qū)怯脩艚酉聛硪非蟮臒狳c?

色域的提升,讓人更加直觀的了解設備色彩顯示能力,很大程度的提升用戶的感官體驗? 隨著社會發展?物質水平的提升,用戶對電子產品的追求也在不斷提升,在未來幾年,高色域占比將不斷提升,或?qū)⒂瓉砀呱蝻@示時代?
