有顯示器廠商伙伴留言：“希望能夠整理一篇關于TFT-LCD液晶顯示模組中常見的專業術語”。

在顯示行業里，有很多專業名詞和縮寫詞。這些詞經常出現在屏幕生產商、組裝廠和客戶的規格文件里。如果只按字面意思去理解這些詞，很容易搞錯意思。

在新項目開發時，屏幕廠、組裝廠需要和客戶反復溝通確認需求文件。這時候如果看不懂文件里的專業術語，或者把術語的意思搞混了，不僅會讓場面很尷尬，還會讓人覺得不專業。

為了避免這種尷尬情況，今天我們就來盤點一下TFT-LCD顯示屏中常見的專業術語和縮寫詞，幫助大家更好地理解這個領域。

因?yàn)橄嚓P(guān)術語實在太多，這篇文章主要介紹最基礎、最常用的那些詞以及光學性能常見的關鍵性能參數進行展開。

一、TFT-LCD基礎概念

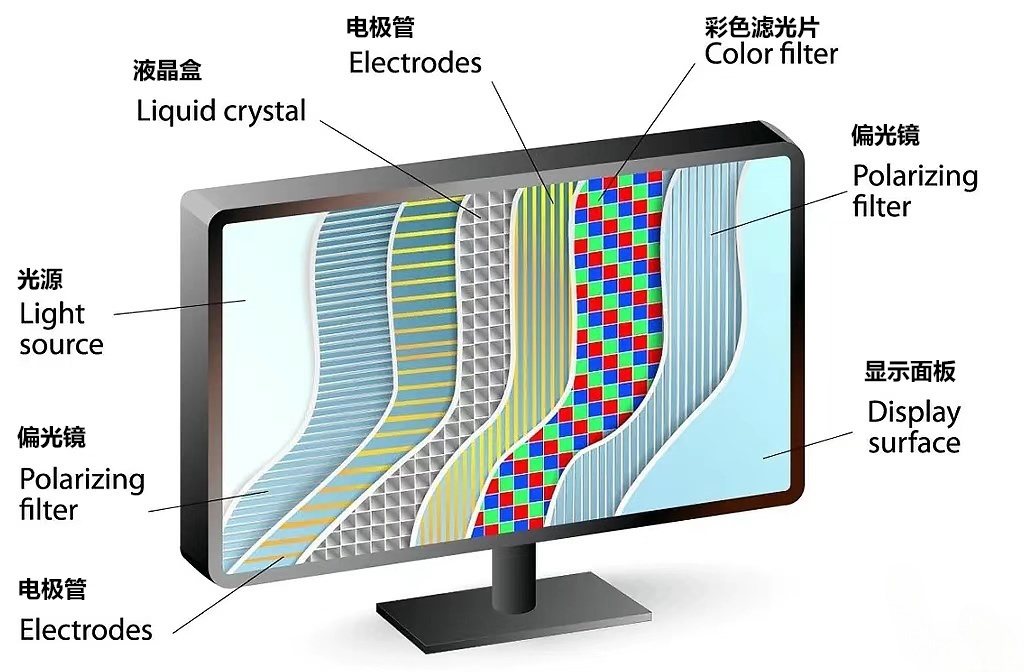

1、TFT LCD(薄膜晶體管液晶顯示器)

定義：結合微電子技術和液晶顯示技術，利用薄膜晶體管(TFT)控制液晶分子的排列，實現圖像顯示。

特點：高分辨率、低功耗，廣泛應用于手機、電視、筆電、顯示器等。

2、LCD(液晶顯示屏)

定義：利用液晶分子的光學特性(通電時改變排列方式)來控制光線通過與否，從而顯示圖像。

特點：需要背光源(如LED)，本身不發光。

3、TFT(薄膜晶體管)

定義：用于控制液晶分子的開關，每個像素對應一個TFT，決定該像素是否透光。

作用：類似“水龍頭”，控制液晶分子的偏轉程度，從而調節亮度。

4、LCM(液晶顯示模組)

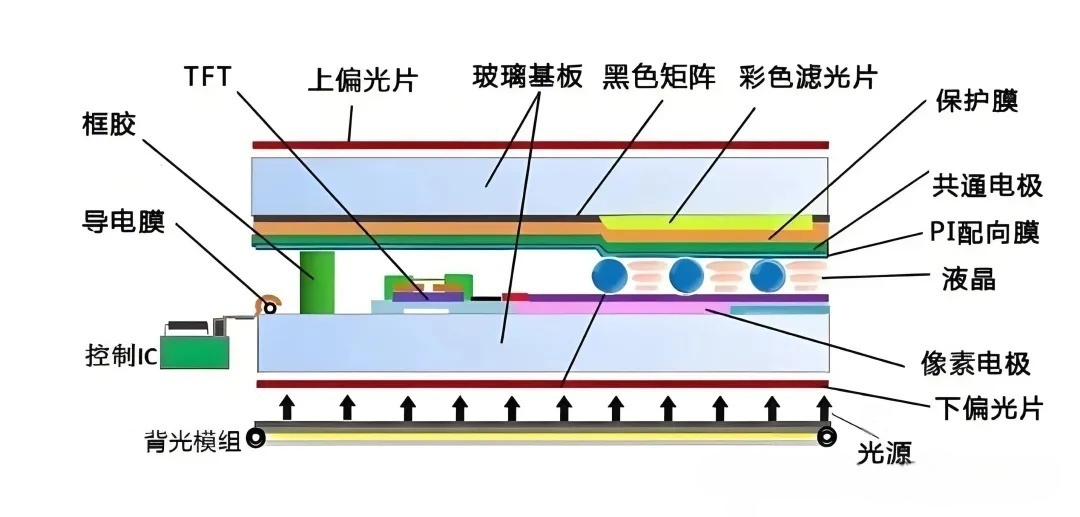

定義：由LCD面板、背光、驅動IC、FPC(柔性電路板)、偏光片等組成的完整顯示組件。

特點：可直接用于終端產品(如筆電、顯示器、手機、電視)。

二、屏幕結構與尺寸

5、基板尺寸(Substrate Size)

定義：生產TFT-LCD時使用的大玻璃基板的尺寸，不同世代線對應不同尺寸。

示例：

G8.5代線 → 2200×2500mm

G10.5代線 → 2940×3370mm

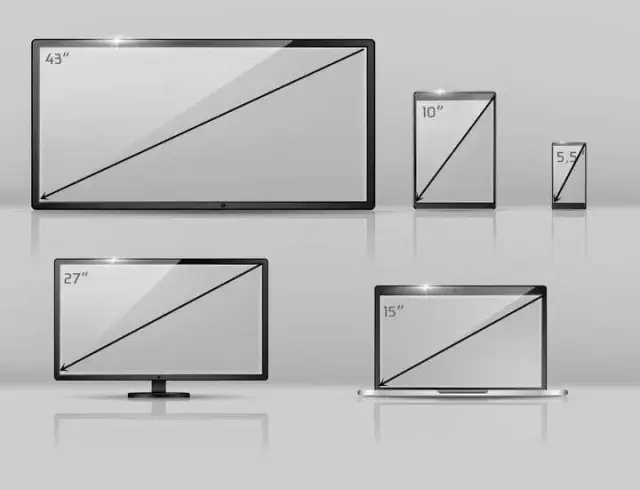

6、屏幕尺寸(Screen Size)

定義：顯示屏對角線的長度，單位是英寸(1英寸=2.54cm)。

示例：13.3英寸筆電屏、27英寸顯示器、55英寸電視屏。

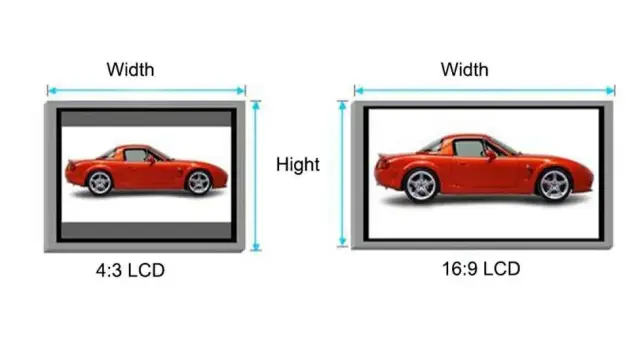

7、縱橫比(Aspect Ratio)

定義：屏幕寬度與高度的比例，常見的有：

16:9(電視、顯示器)

18:9(手機全面屏)

4:3(老式顯示器)

三、TFT背板技術與顯示模式

8、TFT背板技術(TFT Technology)

定義：TFT晶體管采用的材料技術，影響屏幕性能(如分辨率、功耗)。

主流技術：

a-Si(非晶硅)：成本低，用于普通LCD屏。

IGZO(銦鎵鋅氧化物)：高分辨率，用于高端顯示器。

LTPS(低溫多晶硅)：高刷新率，用于手機OLED屏。

LTPO(低溫多晶氧化物)：自適應刷新率，用于高端手機(如iPhone)。

9、顯示模式(Display Mode)

常黑模式(Normal Black)：不通電時屏幕為黑色(如IPS屏)。

常白模式(Normal White)：不通電時屏幕為白色(如TN屏)。

10、顯示類型(Display Type)

TN(扭曲向列)：響應快、成本低，但視角窄(“軟屏”)。

IPS(面內轉換)：視角廣、色彩好(“硬屏”)。

VA(垂直配向)：對比度高，適合電視。

FFS(邊界電場切換)：IPS的升級版，視角和亮度更優。

四、像素與接口

11、像素(Pixel)

定義：屏幕最小的顯示單元，由紅(R)、綠(G)、藍(B)子像素組成。

12、像素間距(Pixel Pitch)

定義：相鄰像素中心之間的距離，決定屏幕清晰度(越小越細膩)。

13、像素排列(Pixel Arrangement)

標準RGB排列：R、G、B子像素按順序排列(如電腦顯示器)。

其他排列：Pentile(OLED常見)、Delta排列等。

14、接口(Interface)

MIPI：手機常用，低功耗、高傳輸速率。

EDP：筆記本電腦、平板電腦和高端顯示器， 更低的功耗和更簡單的電路設計。

LVDS：電視、顯示器常用，抗干擾強，工業顯示屏常用。

五、光學性能核心指標

15、 顯示清晰度雙要素

PPI(像素密度)：顯示屏每英寸像素?cái)?shù)量，PI計算的是顯示屏對角線上每英寸直線穿過的像素?cái)?shù)量，用于衡量屏幕的像素密度。計算公式：PPI=√(水平像素2+垂直像素2)/對角線尺寸。

(X：長度的像素?cái)?shù)，Y：寬度的像素?cái)?shù)，Z：屏幕的大小)

一款顯示屏的PPI值越高，表示屏幕在相同的尺寸下能夠顯示的像素點越多，因此，畫面的細膩度和清晰度也就越高。

分辨率：指有效顯示區域內，可以用作畫面顯示的像素點數量;分辨率越高，顯示屏上像素點越多，圖像就越清晰，細節表現也更豐富。如1920×1080(FHD)。高分辨率帶來更豐富的細節表現。

16、 亮度與對比度

亮度(Luminance)：白畫面最大亮度，單位cd/m2(尼特)。戶外屏要求≥1000nit。

對比度(C/R)：對比度其實就是亮度的比值，更準確的說是用來衡量顯示屏最大灰階(L255)時的亮度與最小灰階(L0)時的亮度之間的比值大小。靜態對比度≥1000:1為佳，VA屏可達3000:1。

一般來說，白色畫面亮度越高，黑色畫面亮度越低，對應的對比度就越高，意味顯示屏能夠顯示的色彩層次越豐富。

17、色彩表現力

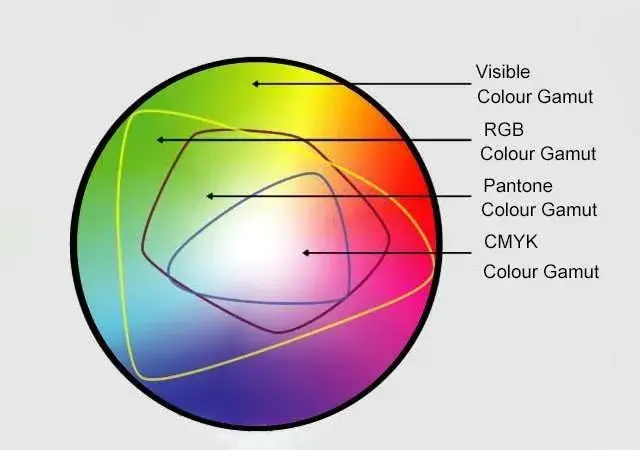

色域-可見色譜與RGB顯示

色域：NTSC標準下，72%為常見值，廣色域屏可達100% NTSC。

色深：6bit(262K色)、8bit(16.7M色)、10bit(1.07B色)。專業顯示器需≥8bit。

色準：ΔE<3為專業級，ΔE<1.5適用于醫療影像。

18、均勻性與一致性

亮度均勻性：全屏亮度偏差≤15%(中心與四角比值)

色度均勻性：Δu'v'<0.01，避免"陰陽屏"現象

理解這些參數的相互關系及測試方法(后續將專文詳解)，才能精準把握顯示屏的性能邊界，打造出真正滿足市場需求的高品質顯示產品。

TFT-LCD涉及的技術術語較多，但理解核心概念后，就能快速掌握行業知識。

本文涵蓋了屏幕結構、顯示模式、驅動技術及光學性能等核心知識，就像一本隨查隨用的指南手冊。

如果有更深入的問題，如Mini LED這類技術，歡迎留言討論!
