近年來，液晶顯示技術飛速發展，無論是應用在顯示器上還是電視上，終端商在定制液晶顯示模組的過程中，有幾個重要的參數。一個尺寸，一個分辨率，一個接口，一個屏幕亮度。

今天重點分享液晶顯示模組亮度的一些知識。電子產品在不同場景中對亮度的要求是不同的。有的電子產品比如家電，生活電器，用的屏幕都是低亮的250-300Nit，配合一體黑工藝做出高級感。有的電子產品對亮度要求非常高，比如戶外的物流PDA，小區門口的道閘面部識別，軍用的工具箱電腦，都要求1000Nit以上。

可見在不同環境的應用領域，對液晶顯示屏模組的選型不同。 如室內和室外兩種應用的環境不同，也應選擇不同類型的液晶顯示屏模組。

一、液晶模組在不同環境下的亮度

首先，可以通過不同亮度的液晶顯示屏進行室內和室外選擇匹配，兩種產品亮度參考值供你參考：

1. X<500cd/m2：普通亮度，適用范圍為正?？梢暛h(huán)境下，如室內且室內亮度較暗的環境下。

2. X>800cd/m2：較高亮度，使用范圍為較強光的環境下，如太陽光下，可視的效果比普亮要好。

其次，可以通過全透和半反半透型選擇使用：

1.全透型：匹配普通亮度則室內使用，匹配較高亮度則室外使用。

2.半反半透型：適合在室外強烈光照下使用，顯示效果清晰，不反光。但價格較為昂貴。

所以，選擇液晶顯示屏液晶模組時不但需要根據相關電路參數、產品參數進行選擇，還要根據使用環境選擇合適的液晶顯示模組。

二、液晶模組增亮的7種方法

液晶顯示屏決定亮度的因素除開非正常的加大工作電流電壓外，決定亮度的因素還有：背光亮度，偏光片是否增亮，液晶玻璃的透光率。

一般常用的增亮手段有：

1.在玻璃的下表面貼增亮片，可以增加百分之20-30亮度

2.背光的反射，用3M的ESR可以增加百分之5-8

3.增光膜用高亮的，可以增加百分之2-3

4.用V-CUT的導光板，可以增加百分之5

5.用高亮的燈，可以增加百分之5-10

6.用雙心燈，亮度可以增加百分之50左右

7.如果亮度要做1000以上，開模做雙排燈

三、分享一個高亮液晶模組設計方案

高亮度模組主要用在商業和工業體現，除了對亮度方面的要求外，還要對防水等級和散熱設計有特殊的要求，我們從顯示最核心的數據出發，根據人眼睛和太陽環境亮度，得出要成為高亮度顯示模組必須滿足以下兩方面的要求。

1.高亮度模組的關鍵技術

液晶顯示屏的亮度能夠達到 1 000 cd/m2, 實現陽光下可視，使用壽命達到一般液晶顯示器的指標。

2. 技術指標

液晶屏的亮度：> 1 000cd/m2(9 點平均亮度);

對比度：> 1 000：1;

使用壽命: > 50 000 小時;

液晶屏響應速度：< 8 ms;

功耗：< 100 W;

顯示顏色：1 670 萬色;

液晶屏接口：LVDS(低壓差分信號);

分辨率: 1 366×768。

通過理論設計和仿真模擬后，制定如下方案。

3.創新特點

采取直下式 LED 背光的設計，和特殊的散熱方式，使得液晶屏的亮度達到高亮以及超高亮的標準，可以實現在各種復雜光學環境下的良好的顯示效果，比如陽光直射、櫥窗像人行道展示等。

4.關鍵技術

(1)采用 LED 作為背光，節能，省電。采用 LED 背光，可以達到高亮以及超高亮的要求，而且LED 具有低能耗、高效率、長壽命的特點，所以本項目是集節能、省電于一體的高端產品。

(2)用直下式底背光設計，由較多的點光源構成背光源，可以實現更高的集成度，以達到超高顯示亮度。

(3)使用最新的 COB (Chip on Board) 封裝方式的 LED，散熱性，繼承性更好，壽命長，可靠性高。

5.技術路線

本項目采用 LED 背光，重量輕、厚度薄，低功耗、低熱量，高亮寬溫工作，長壽命易加固。另外，冷陰極燈管含重金屬汞且采用高壓的方式來驅動，而 LED 除了低能耗、不含有毒物質外，還是低壓器件，其安全性遠遠好于冷陰極燈管。

傳統直下式冷陰極熒光燈高亮背光，厚度雙倍增加，而高功耗又造成高熱，給高溫工作帶來困難，對于大尺寸 LCD 的背光，需要更長的燈管和更高電壓的逆變電源。而此項目使用的是 LED 背光，既未增加外觀尺寸，也未增加原屏厚度，又不會令液晶模組產生高熱。真正做到了重量輕厚度薄，低功耗低熱量，高亮寬溫工作，長壽命易加固。

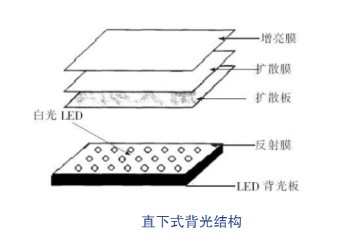

設計方式上,采用直下方式。直下方式是在面板背后均勻分布 LED,光源發散的光可以均勻傳達到整個畫面上。專家普遍認為直下背光可以更準確的呈現圖像,并展現出優秀的色彩和明暗對比效果。

LED 光的散發需要一定的空間,直下式背光技術想減少厚度,就需要更緊密地安裝更多的 LED，使光擴散空間最小化或者把調諧器、電源穩壓器部等基板部分單獨分離出來。但是，如果要使用 LED 背光實現高亮度的顯示效果，就必須采用底面式的設計。

LED 背光是用 DC 直流電源，不再使用逆變電源，大大提高了電源轉換效率，同時也大大提高了產品的可靠性，而模塊化的背光設計，無須使用大功率 LED 驅動模塊和供電電源，使大尺寸 LCD 背光的制造不再成為高不可攀的難題。

本項目采用發光二極管作為液晶屏的背光，跟傳統的冷陰極燈管相比，更加環保，并且發光二極管由于發光效率高于傳統的冷陰極燈管，因此也更加節能。

傳統設計都是采用增加很多條冷陰極的燈管實現，除耗電和含有害物質外，還采用高壓的方式來驅動。而發光二極管是低壓器件，其安全性遠遠好于冷陰極燈管。這也是為什么我們在傳統的液晶電視機后面能夠看到高壓-危險的警告，而發光二極管設計的電視機則無需這方面的安全顧慮。

一般通過使用直下式用的利于光線發散的透鏡來改善 LED 陣列的混光效果，在一定程度上減小了背光模組的厚度，使得采用直下式背光的 LCD 結構薄型化。

同時，較之側背光結構需使用成本較高的導光板，采用直下式結構只需考慮透鏡和擴散板成本，且同等亮度下所用 LED 數量較少，甚至可以實現超高亮度的性能要求。因此采用直下式背光結構，在成本和能耗上具有明顯優勢，特別是對于大尺寸的液晶顯示器，結構厚重的劣勢更加不明顯，而低成本和低能耗的優勢更為突出。

四、高亮度液晶模組的市場預期

液晶技術越趨于成熟穩定，高亮超高亮 LED 背光液晶顯示由于其在強陽光下和嚴寒環境的高清晰顯示，極大地提高了液晶顯示產品的應用范圍。是戶外圖像顯示及商業廣告商夢寐以求的產品。可廣泛應用于航空、艦船、油田、火車、城市公交及長途大巴的移動多媒體顯示、公眾場館商業廣告顯示、工控行業，圖像監控系統及其它特殊要求的圖像顯示，是國防和各行各業不可或缺的高科技產品，市場需求與日俱增。

互聯網時代乘以物聯網，又在工業升級驅動下讓高亮度顯示需求量大大提升，未來在半戶外以及戶外，高亮度顯示是必配產品，配合國家戰略發展轉型，高亮度顯示模組從之前的小作坊將走進大公司的批量車間，有理由相信，整個高亮度顯示模組將大有可為。從顯示技術的成熟性來講，TFT-LCD 高亮度模組將是市場主流。
