如今，顯示已成為信息傳遞的主要渠道之一，手機、VR/AR設備、可穿戴設備、車載顯示、平板/電腦顯示以及激光投影等都是新型顯示技術的重要應用場景。

其中Micro LED技術發展和產業化推進迅速，市場機會不斷增加，吸引了眾多企業進入，加快了產業格局的重構。Micro LED這顆新星在2024年好像格外閃耀。

一、什么是Micro LED

Micro LED的英文全名是Micro Light Emitting Diode，中文稱作微發光二極體，也可以寫作μLED。

Micro-LED，顧名思義，就是特別小的LED。

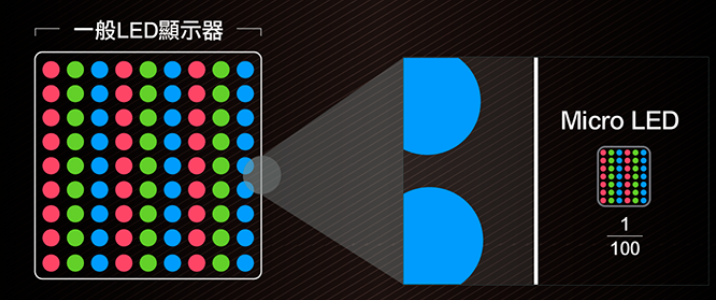

其大小相當于人頭發絲的1/10，具有無需背光，光電轉換效率高、亮度大于105 cd/m2，對比度大于104：1，響應時間在ns級等特點，是將LED進行薄膜化、微小化和陣列化，使其體積達到大小只有主流LED的1%，像素點距離達到由毫米達到微米的一項技術。

Micro-LED的顯示方式是將10微米尺度的LED芯片連接到TFT驅動基板上，從而實現對每個芯片放光亮度的精確控制，進而實現圖像顯示。

Micro LED display是底層用正常的CMOS集成電路制造工藝制成LED顯示驅動電路，然后再用MOCVD機在集成電路上制作LED1陣列，從而實現了微型顯示屏，也就是所說的LED顯示屏的縮小版。

二、 Micro LED顯示原理

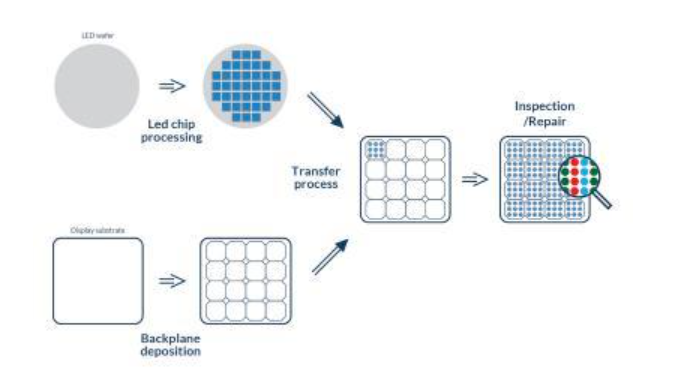

Micro-LED是將LED結構設計進行薄膜化、微小化、陣列化，其尺寸僅在1-100μm等級左右;

后將Micro-LED批量式轉移至電路基板上，其基板可為硬性、軟性之透明、不透明基板上;

再利用物理沉積制程完成保護層與上電極，即可進行上基板的封裝，完成一結構簡單的Micro-LED顯示。

三、Micro LED與傳統LED制造工藝差異

對于Micro-LED的工藝問題，很多人認為，可以從傳統LED屏中攝取經驗。但是，Micro-LED與傳統led顯示產品差別巨大。與傳統LED顯示屏比較，Micro-LED的差別主要在于：

1、精密程度數十倍的提升;

2、集成工藝從直插、表貼、COB封裝等變成了“巨量微轉移”;

3、缺陷可修復性幾乎為零;

4、背板從印刷電路板，變成了液晶和OLED顯示所使用的TFT基板，或者CPU與內存所采用的單晶硅基板。

總之，與傳統LED顯示屏比較，Micro-LED在晶粒、封裝、集成工藝、背板、驅動等每一個方面都不一樣。

四、Micro LED制造核心技術

Micro LED的制造核心技術在于微縮制程技術和巨量轉移技術。

微縮制程技術是指將原來LED晶片毫米級別的長度微縮后達到1~10μm等級左右。它的主要要求是整個晶片波長和低缺陷密度的驅動電流的均勻性。

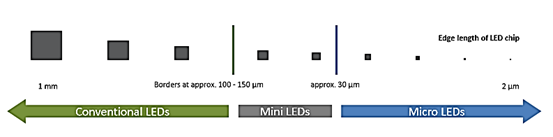

之前LED尺寸大多是10~30mil，即250~750 μm，單一晶片最小尺寸是100μm。

而通過微縮制程技術可以打破這一極限設定，業界評估，室內用途的顯示器尺寸至少要做到5μm，目前LED晶片大小業界水平已普遍達到50μm，蘋果實力雄厚，已經能做到10μm的水*，Mikro Mesa實驗室內已經可以做出3μm大小的尺寸。

1、 LED晶體薄膜化、微小化、陣列化—微縮制程技術

目前對于半導體與芯片的制程微縮目前已到極限，而在制造上的微縮卻還存在相當大的成長空間，對于Micro-LED制程上，目前主要呈現分為三大種類：Chip bonding(芯片級焊接)、Wafer bonding(外延級焊接)和Thin film transfer(薄膜轉移)。

(a)Chip bonding(芯片級焊接)
將LED直接進行切割成微米等級的Micro LED chip(含磊晶薄膜和基板)，利用SMT技術或COB技術，將微米等級的Micro LED chip一顆一顆鍵接于顯示基板上。優點在于可以調節轉移間距，但不具有批量轉移能力。

(b)Wafer bonding(外延級焊接 )

在LED的磊晶薄膜層上用感應耦合等離子離子蝕刻(ICP)，直接形成微米等級的Micro-LED磊晶薄膜結構，此結構之固定間距即為顯示畫素所需的間距，再將LED晶圓(含磊晶層和基板)直接鍵接于驅動電路基板上，最后使用物理或化學機制剝離基板，僅剩4~5μm的Micro-LED磊晶薄膜結構于驅動電路基板上形成顯示劃素。優點是具有批量轉移能力，但是不可以調節轉移間距。

(c)Thin film transfer(薄膜轉移)

使用物理或化學機制剝離LED基板，以一暫時基板承載LED磊晶薄膜層，再利用感應耦合等離子離子蝕刻，形成微米等級的Micro-LED磊晶薄膜結構;或者，先利用感應耦合等離子離子蝕刻，形成微米等級的Micro-LED磊晶薄膜結構。

再使用物理或化學機制剝離LED基板，以一暫時基板承載LED磊晶薄膜結構。

最后，根據驅動電路基板上所需的顯示畫素點間距，利用具有選擇性的轉移治具，將Micro-LED磊晶薄膜結構進行批量轉移，鏈接于驅動電路基板上形成顯示畫素。

此方法成本低，對顯示基板尺寸無限制，具有批量轉移能力。

2、批量轉移至電路基板——巨量轉移技術

Micro-LED實質上可以看作將LED器件進行數百倍乃至數千倍的縮小，以使更多更小的Micro-LED的發光集成在同等面積的芯片上。所以在工業上實現Micro-LED的技術瓶頸就在于此。

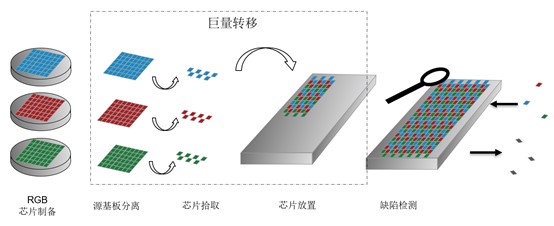

這就涉及到一種其他電子行業幾乎都不會用到的高難度工藝——“巨量微轉移”(也叫巨量轉移)技術。

“巨量轉移”是一個什么技術呢?簡單說就是在指甲蓋大小的TFT電路基板上，按照光學和電氣學的必要規范，均勻焊接數量達成百上千個，甚至更多紅綠藍三原色LED微小晶粒，且對允許的工藝失敗率有著極為苛刻的要求。

只有達到這樣程度工藝的一個產品，才能真正應用到實際產品中來。

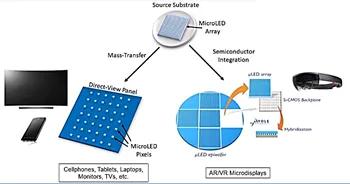

根據最終運用場景的不同，Micro LED可以直接在Si、GaN或者Sapphire等基底上制作高分辨率顯示屏供VR等產品使用，也可以在襯底上制作完成后通過巨量轉移的方式將Micro LED芯片在更大尺寸且?guī)в羞壿嬰娐返幕迳线M(jìn)行組裝，從而滿足手機和電視等大尺寸顯示屏運用場景的需求。

和AR、VR等運用場景中微小的屏幕尺寸相比，手機、平板和電視上的屏幕尺寸較大。如果希望在這些場景中使用Micro LED，則LED器件需要在基板上進行分離，并在較大的基底上進行組裝：

(1)在帶有驅動電路的基板上僅進行LED的組裝完成顯示屏幕的制作。常見的做法有將LED組裝到帶有TFT的基板上，或分別將LED和驅動芯片組在玻璃基板上組裝等。該技術因?yàn)榇嬖谳^多的步驟，其理論良率較低。

(2)將LED和CMOS進行整合，使得每個單元有自己的驅動，其后再在較大的基底上進行組裝。每個結構單元都有自己的驅動，理論上可以提高良率和減少后續修補工藝。

不同的應用對應的組裝技術

藍寶石類基板上生長出來的Micro LED需要轉移到玻璃基板上，由于尺寸不匹配，因此需要進行多次轉運。對于微器件的多次轉運技術難度都是特別高，而用在追求高精度顯示器的產品上難度就更大。

巨量轉移技術是Micro LED制造過程中的核心技術，也是降低成本的關鍵。很多企業都在發展Mini LED，就是因?yàn)榫蘖哭D(zhuǎn)移技術限制了Micro LED的發展。從技術迭代角度來看，Mini LED類似一種過渡，Mini LED優于OLED ，而Micro LED優于Mini LED。

相較傳統的LED顯示器件，新型Micro-LED從原有的300-1000微米的典型尺寸縮小到1-100微米，使之在同等面積的芯片上可以獲得更高的集成數量。因LED自發光的顯示特性，極大地提高了Micro-LED地光電轉換效率，可以實現低能耗或高亮度的顯示器設計。

因此Micro-LED具有高解析度、低功耗、高亮度、高對比、高色彩飽和度、反應速度快、厚度薄、壽命長等特性，功率消耗量可低至LCD的10%、OLED的50%，是業界期待的下一代顯示技術。

從短期來看Micro-LED市場集中在超小型顯示器。

從中長期來看，Micro-LED的應用領域非常廣泛，橫跨穿戴式設備、超大室內顯示屏幕外，頭戴式顯示器(HUD)、抬頭顯示器(HUD)、車尾燈、無線光通訊 Li-Fi、AR/VR、投影機等多個領域。

目前，AR/VR市場逐步擴大，展望未來，Micro LED重點應用落在AR眼鏡、車載顯示領域。相較AR眼鏡較為常用的LCD、LCOS、DLP、LBS、Micro OLED顯示技術，Micro LED具有高像素、高亮度、高色純度、低能耗的特點，此外Micro LED可將光機的體積變得更小，在不影響眼鏡外觀情況下，保持高顯示性能。

Micro LED顯示技術的產業化步伐正在加快，各類創新應用逐步拓展到微顯示、消費類電子、商用顯示等多領域。
