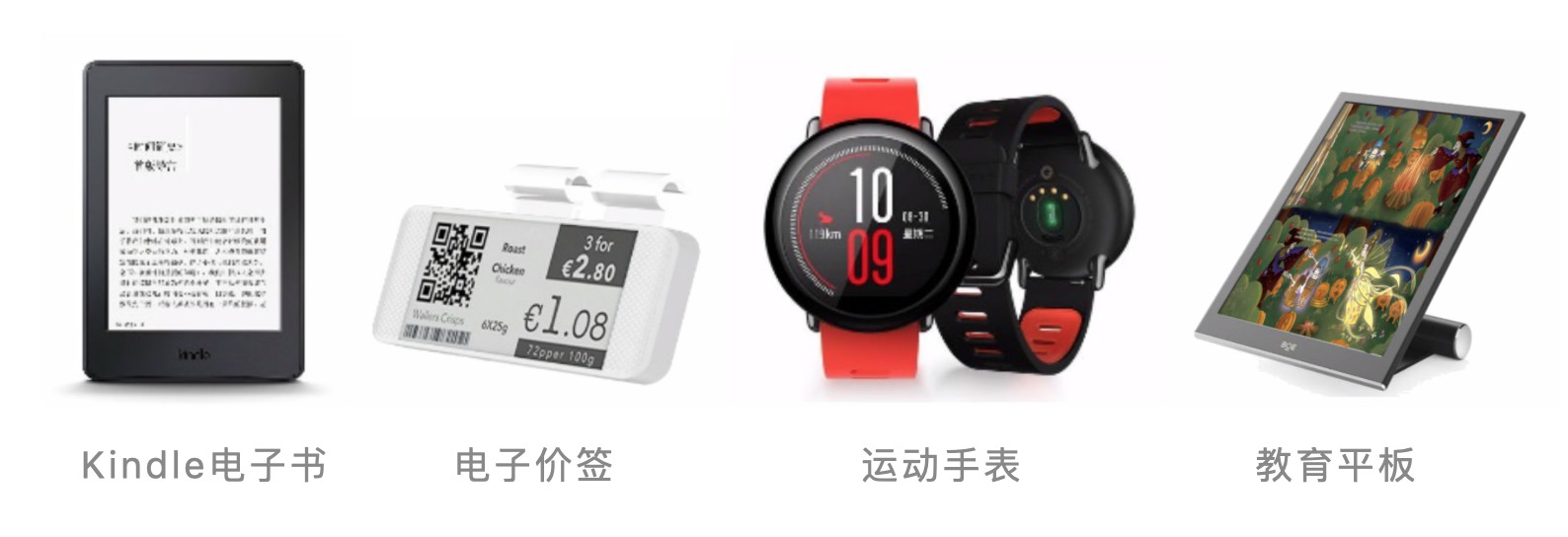

在各大展會、發布會，很多大廠紛紛展出過反射式的黑科技產品，我們會發現有反射式的教育平板、繪畫板、電子書、手表、電子價簽等，這些都是反射式顯示屏。

一、反射式液晶顯示知多少

液晶顯示技術分為“透射式液晶顯示”和“反射式液晶顯示”兩種技術路線?！巴干涫健笔谴蠹页Ｒ?jiàn)的液晶顯示，依靠LED背光源發光，穿過液晶盒調制成像;而“反射式”無需背光，而是通過反射環境光，以及液晶盒調制成像。

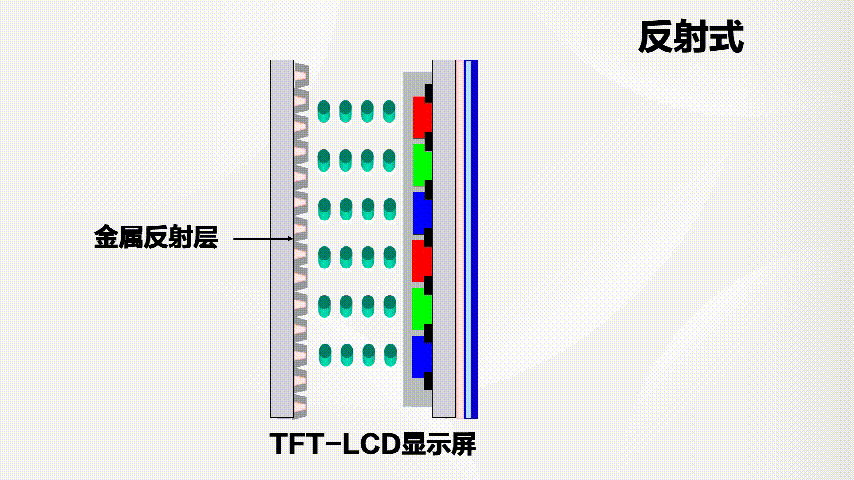

“反射式”液晶顯示技術示意圖

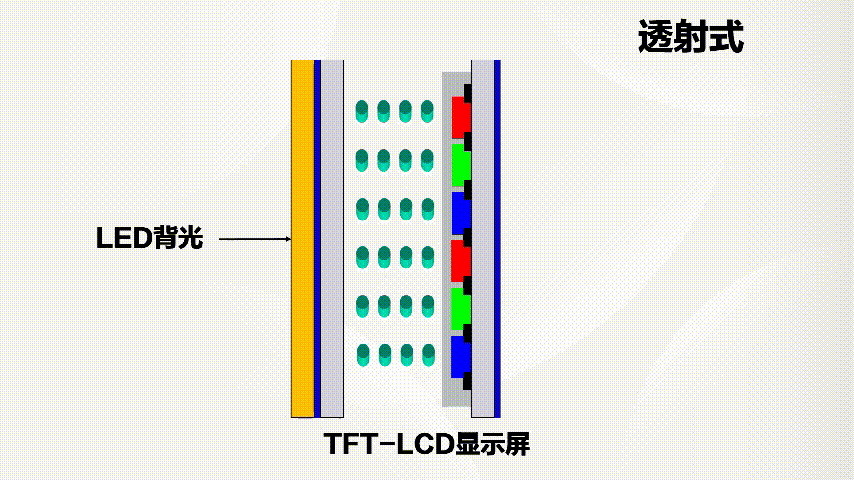

“透射式”液晶顯示技術示意圖

為了讓大家更好的了解反射式液晶顯示技術，先詳細介紹一下透射式液晶顯示技術。

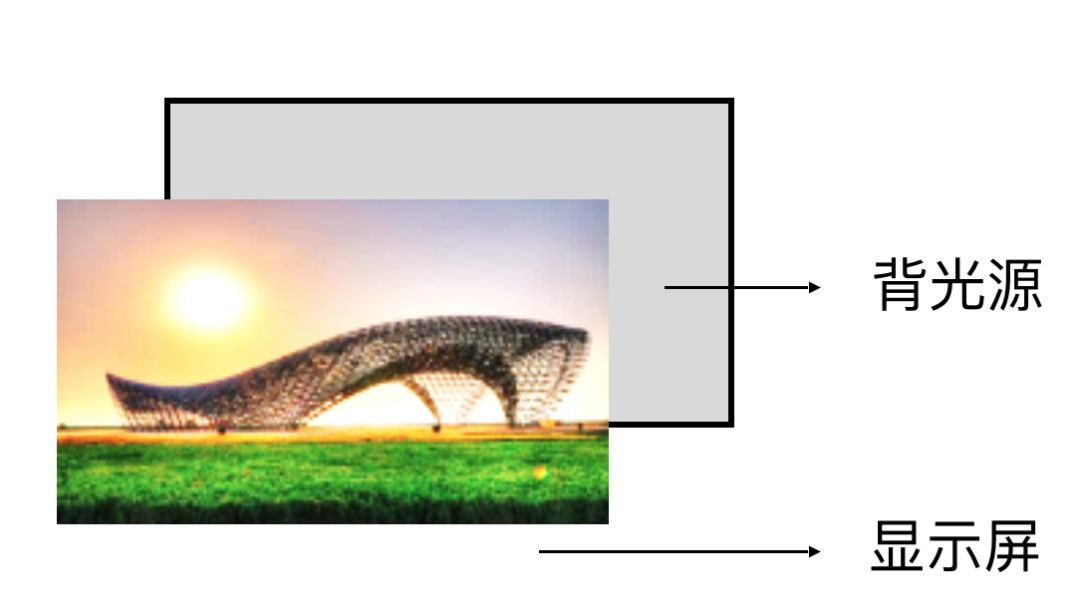

透射式液晶顯示原理圖

透射式液晶顯示屏原理如上圖，液晶顯示模組可以簡化為由背光源和顯示面板組成，顯示面板是不能發光的，依靠背光源提供的穩定光源，顯示屏對背光進行調制，主要是區分出明暗變化和增加色彩，最后呈現給大家五彩斑斕的畫面。

反射式液晶顯示技術顧名思義就是通過反射來顯示畫面，原理如下圖。

反射式液晶顯示原理圖

反射式液晶顯示原理圖簡單的來說就是去掉了背光源,在顯示面板里面增加反射層，環境光射入反射式面板，被反射層反射出來，通過面板的調制，形成我們需要的畫面。

二、反射式液晶顯示技術優勢

首先顯示更護眼。反射式?jīng)]有LED背光，它的成像原理與觀看紙質書籍較為相似?？磿鴷r(shí)，白色紙張將環境光反射入人眼，黑色文字則吸收了大部分光線，兩者的視覺差形成“白紙黑字”。

就“反射式”而言，環境光通過液晶盒調制后照射在屏幕內的金屬反射層上，反射后的光線通過液晶盒二次調制，形成圖像映射到觀看者的視網膜上形成視感覺。

因此，用戶可以像看書一樣舒服地觀看“反射式”產品。而透射式產品的LED背光中含有較強的高能藍光，更容易對眼睛造成傷害。

反射式液晶顯示通過反射環境光顯示畫面，如果環境光足夠亮，則顯示效果會更好，尤其是戶外陽光下顯示效果更佳，大家都知道眼睛對自然光是最適應的，當反射式液晶顯示產品在戶外使用時，對眼睛更健康。

其次是功耗低。液晶(LCD)產品的主要功耗主要發生在背光驅動部分及Panel端TFT驅動，去掉了背光源，相對于常規透射式LCD液晶顯示技術功耗大大降低了，對于現在移動設備和穿戴設備來說，更低就意味著更長的續航時間，沒有了續航焦慮。

再次是響應速度快。反射式液晶顯示的響應速度<15毫秒，可實現60Hz甚至更高的刷新率，播放視頻流暢清晰。反應在產品上，就是可以滿足高幀率的畫面，讀書追劇兩不誤。

當然任何一項技術都不會是完美的，反射式顯示技術本身還有許多的不足，尤其是顯示畫面的效果不足。

首先，既然依靠環境光，那么在環境光昏暗甚至黑暗的情況下，畫面的亮度是很低的，不足以滿足使用的需求。

其次是對比度、色域等指標遠遠低于常規的LCD屏，對畫質有較高的場合，反射式顯示恐怕難以滿足需求。

近年來，隨著各項技術和工藝的進步，反射式技術有了很大的進步，在閱讀、繪畫等教育產品領域已經有眾多產品上市。國內的好些面板廠，在反射顯示技術上深耕多年，已經身居第一技術梯隊了。

三、反射式顯示技術的應用場景

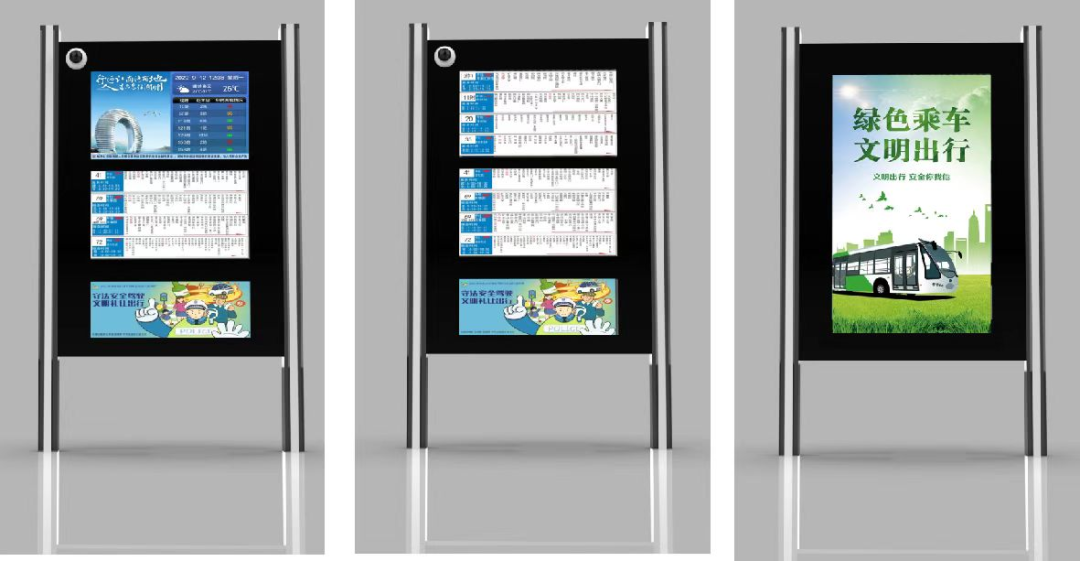

反射式顯示技術集護眼、功耗低、毫秒級響應速度，這三大特點于一身。尤其是反射式液晶顯示在護眼顯示領域有著明顯的優勢，可改善用戶的用眼環境，把反射式液晶顯示模組，應用于電子書包、戶外商顯等電子設備，用戶無需改變使用習慣即可享受護眼體驗。

反射式液晶顯示雖然對比度、亮度有待提高，但總體來講未來應用的前景還是十分廣闊的!
