對于顯示器，我們常常聽到IPS屏、TN屏，那么他們到底有什么區別?

在用戶購買顯示器的時候，IPS和TN這兩種面板類型，分別適用什么需求的用戶呢?

很多顯示器用戶還會有這樣的疑問，顯示器的面板是指什么?

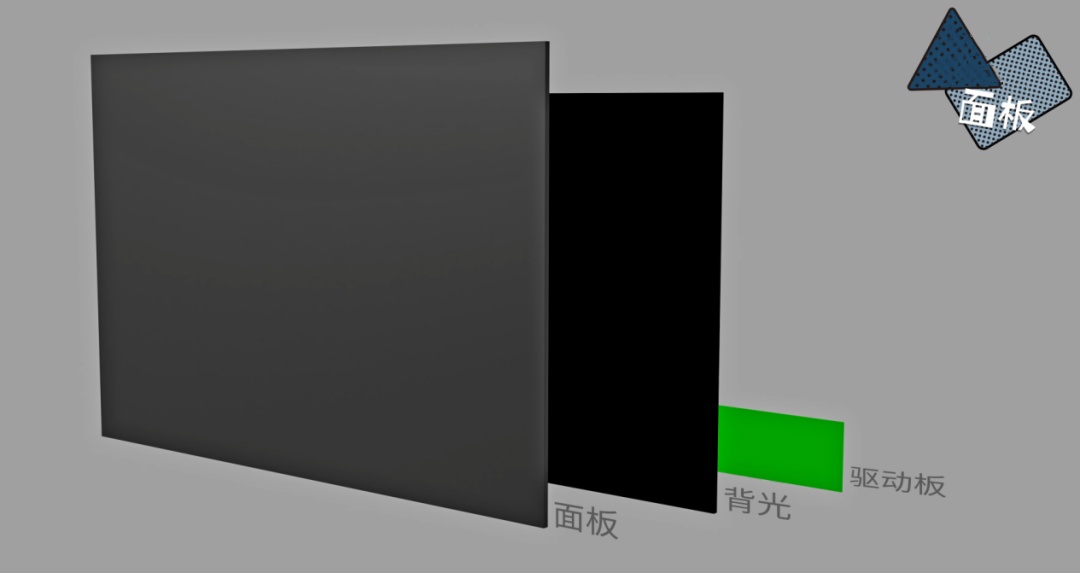

用最簡單的方法解釋：顯示器的組成，可以理解成3個部分：

最前面你伸手摸到的屏幕就是面板，簡稱OC(Open Cell)。

面板后面是背光系統，背光系統相當于燈，作用是照亮了前面的面板使得用戶看清屏幕內容。

還有驅動板對前面兩者進行控制和輸出顯示內容。

所以面板的區別，直接決定了“看得見”的直觀感受。包括亮度，對比度，色彩，可視角度。市面上主流的面板的類型，LCD顯示器面板主要分為TN面板，VA面板，IPS面板。

下文中，我們將從不同角度介紹 TN與 IPS面板的區別。

一、TN和IPS本質區別是結構不同

結構指液晶分子的排列方式。

首先，LCD液晶屏主要通過液晶層(液晶分子)引導光線偏轉方向并疏通光路，而液晶分子排列方式是否得當直接影響屏幕顯示效果。

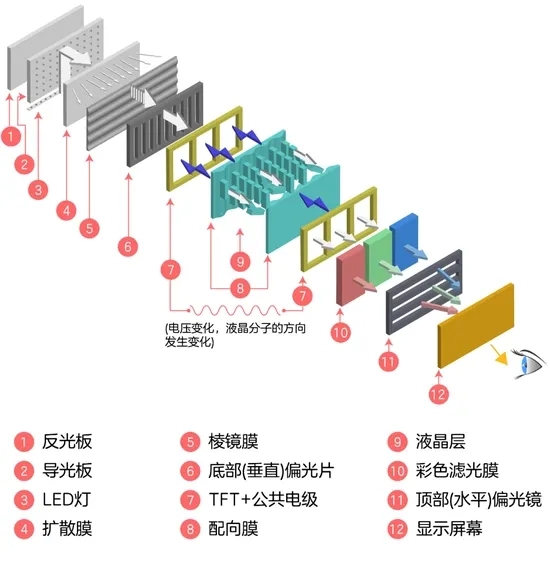

LCD的實現原理

1、TN 模式

TN(Twist Nematic)扭曲向列相模式，行業內俗稱“軟屏”，是液晶顯示產品中使用較早且技術成熟的面板類型。其顯示原理如下：

①未施加電壓時：來自背光源的自然光經過下偏光片后，形成線偏振光進入液晶盒內，由于上下玻璃基板內表面取向?qū)?PI)的作用，液晶分子從下到上扭曲90度，使得光在傳播過程中，其偏振方向同步旋轉。

當偏振光到達上偏光片時，偏振光已經旋轉了90度，與上偏光片的光軸平行，因此光線可以透過，此時LCD呈現亮態。

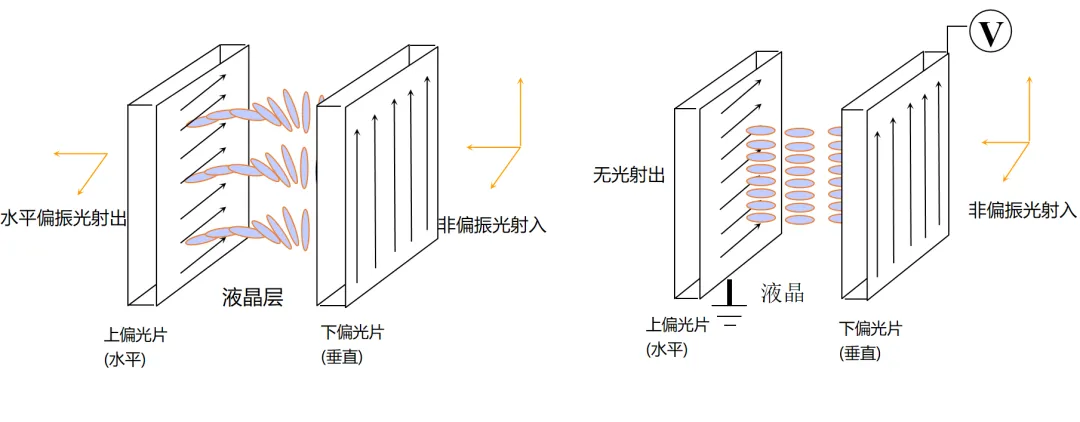

TN模式LCD顯示原理

②施加電壓后(垂直電場)：液晶的介電各向異性和電場的相互作用導致液晶分子扭曲結構解體，液晶分子的長軸平行于電場方向，線偏振光的偏振方向不再旋轉，當偏振光線到達上偏光片，與偏光片的光軸垂直，導致無光線透過，此時LCD呈現暗態。

總結來說，TN模式面板，在不通電時畫面表現為亮態，通電時表現為暗態，由于TN顯示模式在不通電時為亮態，所以稱為常白模式。

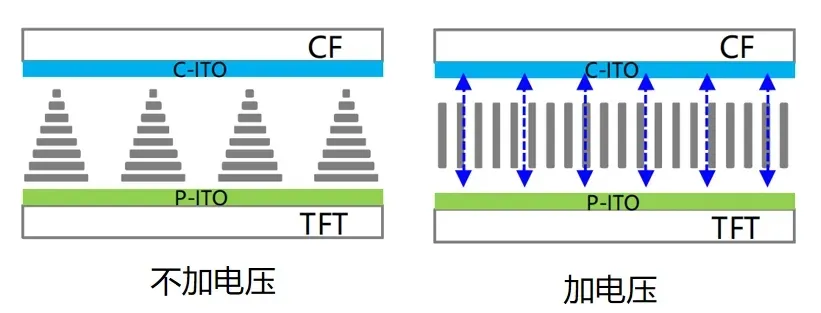

TN模式LCD電場方向

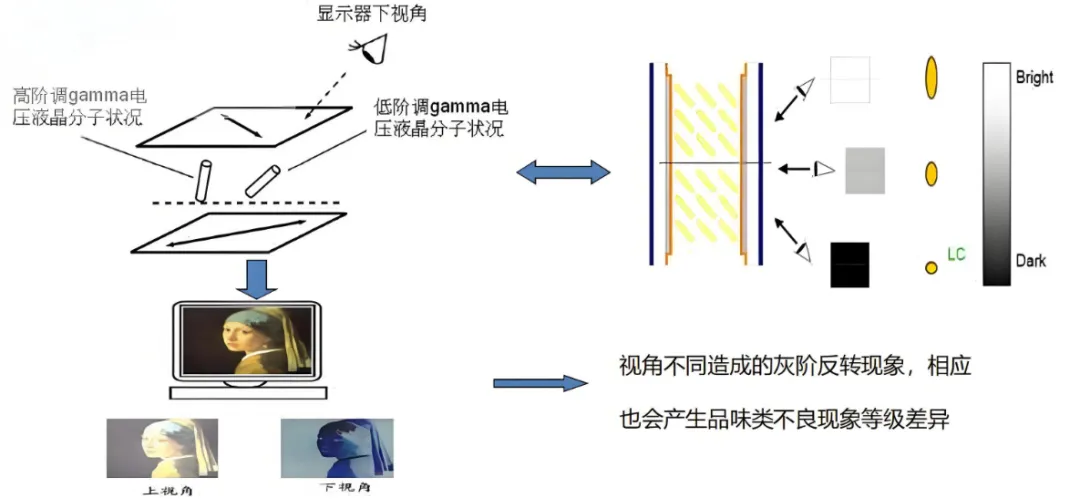

TN模式面板由于采用的是垂直電場，液晶的長軸沿著垂直方向旋轉，不同視角觀看，光程差差異很大，所以當人站在不同視角看顯示屏?xí)r，顯示效果會有很大差異，只有在正視角看畫面時，才是最真實的。

當然，針對不同視角顯示上的差異，可以通過采用帶視角補償?shù)钠馄瑏斫鉀Q。但不管怎么樣，針對TN模式的面板，都有一個最佳的觀看視角，如6點鐘或者12點鐘方向。

2、IPS模式

IPS(In-plane Switching)面內轉換模式，行業內俗稱“硬屏”，它是一種先進的液晶顯示技術，它在2000年代初期由日立公司開發，并由LG 等公司進一步推廣和改進。

IPS技術以其較佳的顯示性能和廣泛的應用領域而受到市場歡迎，成為目前主流的顯示模式之一，其顯示原理如下：

①未施加電壓時：當沒有施加電壓時，來自背光源的自然光經過下偏光片后，光線經過下偏光片后形成短軸的直線偏振光，由于液晶分子不轉動，偏光方向不能改變，光線與上偏光板相互垂直，被上偏光板進行阻擋，無法射出，此時LCD呈現暗態。

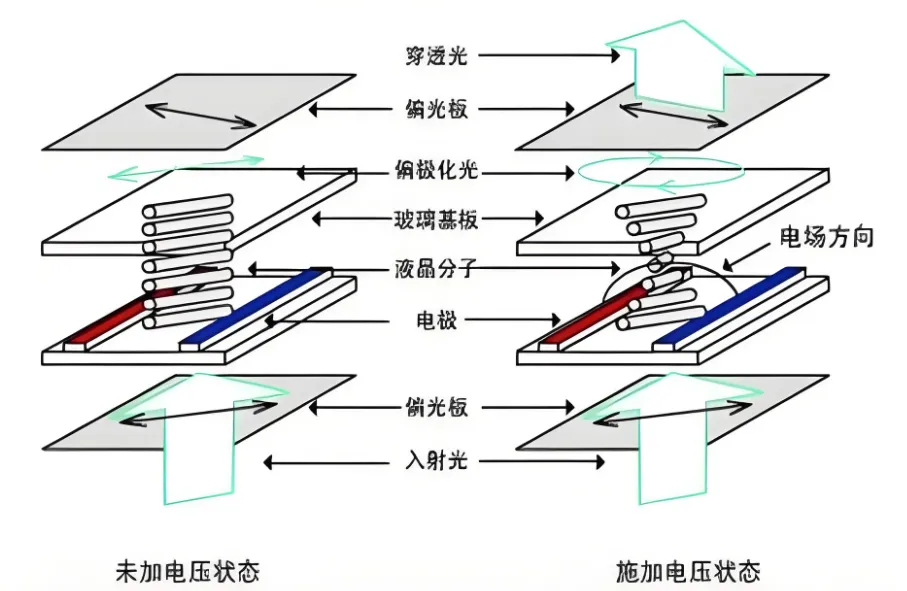

IPS模式 LCD 顯示原理

②施加電壓后(水平電場)：當施加電壓后，液晶分子會沿著電場的方向平行旋轉，將透過下偏光片的光的偏振方向改變90度，使其與上偏光片的透光方向平行，光線即可通過上偏光片，此時LCD呈現亮態。

IPS面板通過控制施加電壓的大小，可以調節液晶分子的旋轉角度，進而控制光線的透過量，實現不同灰度和顏色的顯示。

總結來說，IPS型面板，在不通電時畫面表現為暗態，通電時表現為亮態，由于IPS顯示模式在不通電時為暗態，所以稱為常黑模式。

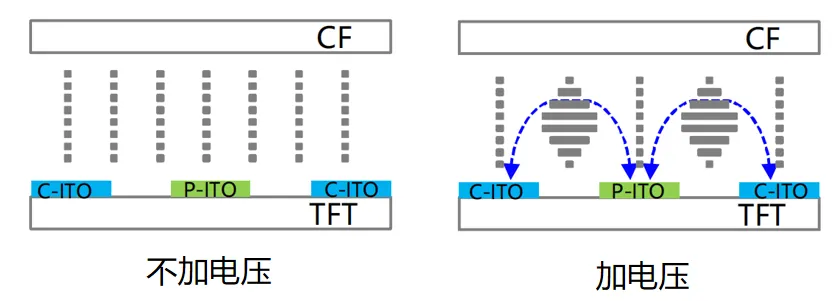

IPS模式 LCD電場方向

IPS型LCD由于采用的是水平電場，液晶的長軸沿著水平方向旋轉，不同視角觀看，光程差差異很小，從各個方向觀察，沒有視角和顯示效果差異很大的情況。

二、TN和IPS面板特性對比

內部結構在很大程度上決定了它們的特性。

1、TN液晶屏 VS IPS液晶屏：視角更窄

TN 面板的液晶分子位于垂直方向，光線在垂直區域周圍發射。因此，我們只能在非常有限的角度內獲得較好的視覺質量，在傾斜角度下會出現明顯的色彩失真。

相比之下，在 IPS 面板中，液晶分子的水平排列有利于光線在任何角度的發射，從而實現了寬廣的有效視角。垂直和水平角度均可達到 170 度到接近 180 度，因此我們也稱 IPS LCD 為 "全視角"顯示器。

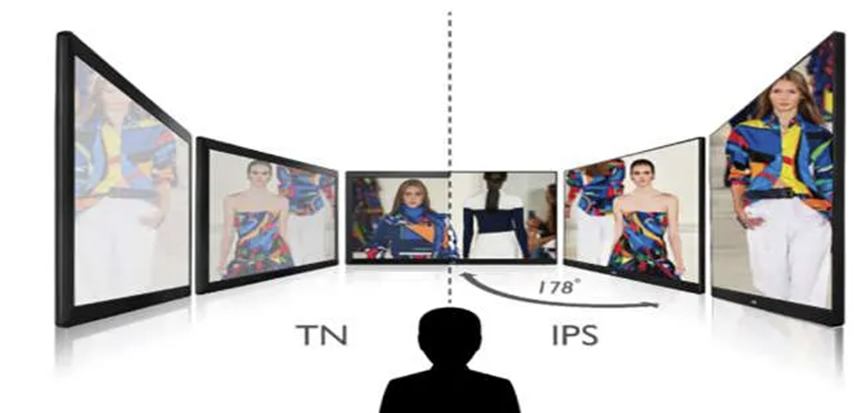

TN屏從側面看會泛白

這就是為什么以前幾個人排排坐看電腦，旁邊的人總會看不清

2、 TN液晶屏 VS IPS液晶屏：灰度較低

灰度是用來衡量色彩過渡的能力的指標。

TN LCD(6bit)可顯示 262 萬種色彩，而 IPS LCD(8bit)可顯示 1677 萬種色彩。

從黑色到白色的過渡過程中，IPS 可以顯示更多的顏色，因此過渡表現更加自然流暢。

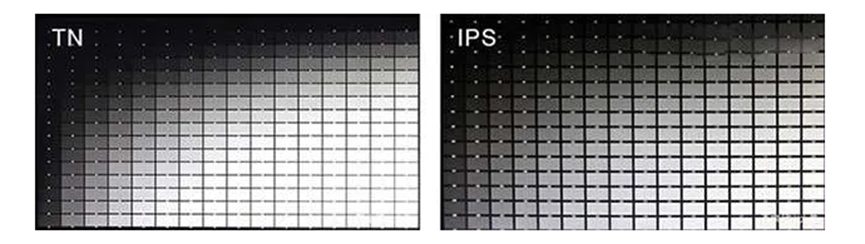

可以看出IPS屏的色彩過渡更細膩

3、 TN液晶屏 VS IPS液晶屏：更快的響應時間

由于高清的高對比度和廣色域，IPS 面板比 TN 面板需要更長的響應時間，一般響應時間為30ms左右。在顯示動態高清圖片時，IPS 容易出現重影和抖動。

TN屏得益于輸出灰階級數較少，液晶分子偏轉速度快，響應速度更快，常規的TN模組響應時間為10-25ms。一些TN屏可以做到1ms的響應時間，不會出現殘影。常用來作為職業電競屏，通過快速響應，TN屏可無損呈現高速變化的場景細節。

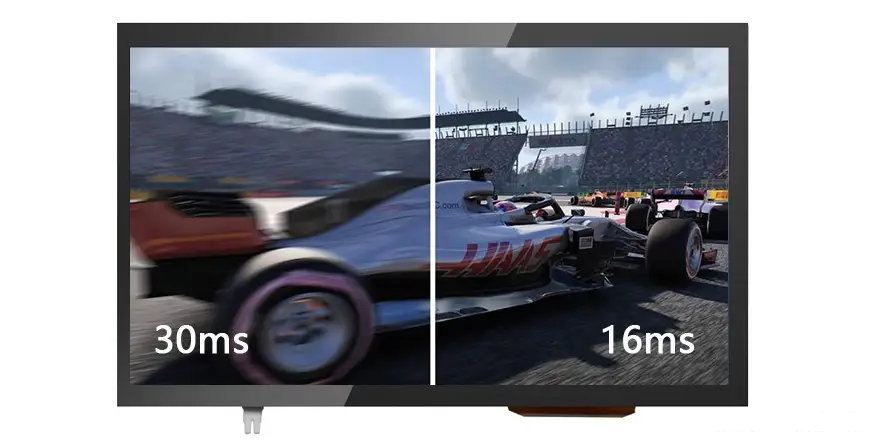

響應時間不同，顯示動態畫面能力不同

4、 TN液晶屏 VS IPS液晶屏：色彩還原能力較差

灰階和色彩主要決定了色彩還原能力。

與 TN 面板相比，IPS 面板的顯灰階更多，成像表現更細膩，對色彩圖像的還原效果細膩逼真。

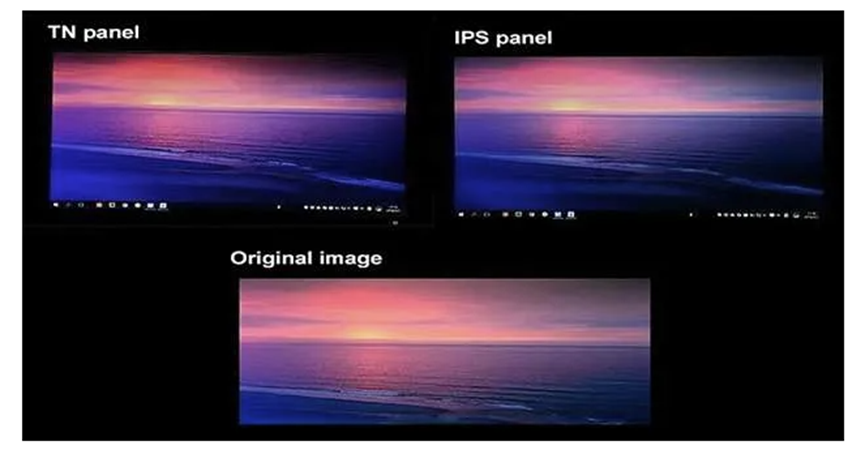

如下圖所示，TN 面板上顯示的圖像四個角是純粹的黑色，沒有細節。而 IPS 可以顯示多個色彩層次。

5、 TN液晶屏 VS IPS液晶屏：屏幕硬度較低

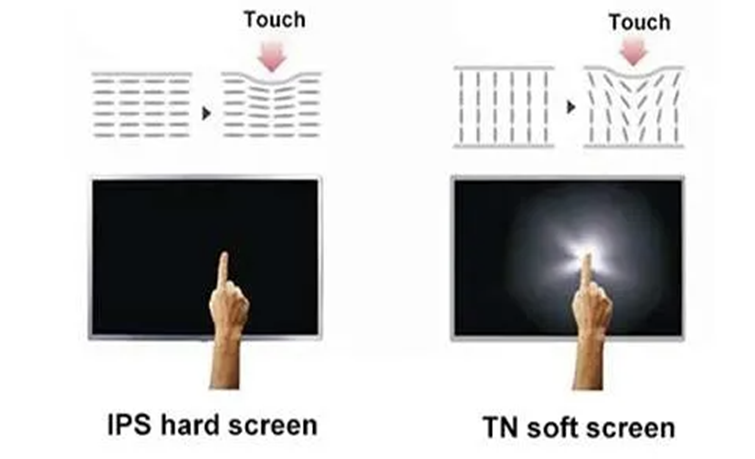

TN屏幕屬于軟屏，用手指按壓 TN 面板時，表面會出現水波紋，但壓力釋放后，表面會迅速恢復。

IPS屏幕則屬于硬屏，IPS 液晶屏的表面有一層高硬度的透明樹脂薄膜保護，因此在觸摸時可以保持原狀，屏幕表面也不會產生水波紋。

此外，如果我們用放大鏡觀察屏幕，就會發現像素點像魚鱗一樣向左側分布。由于液晶分子的水平排列，在相同外部壓力作用下，IPS 的還原速度比分子垂直排列的 TN 快約 10 倍。

6、TN液晶屏 VS IPS液晶屏：更高的開口率、透光率和更低的功耗

開口率：指有效的透光區域與全部面積的比例。開口率的高低直接影響光線的通過效率，開口率越高，光線通過的效率也越高，相同亮度下，LED背光的功耗可以降低，節省耗電。

IPS 的電極都在同一平面上，而 TN 的電極分布在上下兩側。換句話說，IPS 的開口率比 TN 低。

此外，與 TN 相比，IPS 的水平布局會阻擋更多的光線通過。

由于開口率低和透光率低，IPS 需要更強的背光源，耗電量更大，才能達到與 TN 顯示屏相同的亮度。

總結：

TN 液晶屏:

優點：便宜，響應速度快，耗能低

缺點：色彩表現差，可視角度小

適合場景：工業控制、電競游戲

IPS液晶屏：

優點：色彩表現強，可視角度廣

缺點：相對于 TN 面板而言速度較慢

適合場景：大部分使用場景

從以上可知，TN 和 IPS 是常見的液晶面板類型，TN 液晶面板更便宜，響應速度快，能耗更低。IPS 液晶面板則在廣視角和顯示效果方面遙遙領先。

隨著各大廠商的努力和行業技術的發展，各種面板的缺點都在改善，它們的優缺點變得不那么絕對，IPS的對比度可以做到更高，硬屏也可以做曲面了。另外還出現了諸如Fast-IPS面板這種，在響應時間上，得到了明顯的提升。

總體來說，每個面板都有他該出現的地方，廠商在生產時，需要針對用戶實際用途進行選擇，才會讓用戶有更好的使用體驗。
