顯示行業，量子點顯示技術也挺火，各大廠商們趨之若鶩，紛紛生產量子點顯示屏。量子點顯示技術是什么梗?量子點顯示究竟好不好，厲不厲害?今天就深入淺出的帶大家來看看什么是量子點，量子點技術是如何運用到液晶顯示屏中。

一、什么是量子點

量子點又稱為半導體納米晶體，是一種直徑在2-10納米(相當于15-150個原子)的微小單晶。量子點的尺寸和形狀可由合成工藝中持續時間、溫度和使用的配體分子進行簡單、精準的控制，也就是說通過反應時間和條件進行控制。

受到外來能量(光、電)激發后，不同尺寸的量子點可以發出不同顏色的光，其發光顏色可以覆蓋從藍光到紅光的整個可見區，具有色純度高、壽命長、穩定性好等特點。

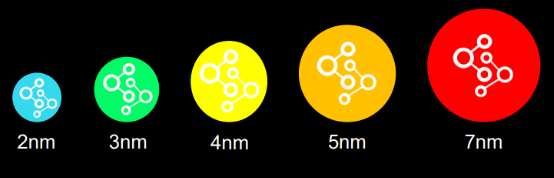

較大的量子點發紅光，通常直徑為7納米(150個原子);綠色顆粒直徑約3納米(30個原子)。藍色量子點最小–內核直徑約為2納米(15個原子)。由于尺寸太小，藍色顆粒非常脆弱，難以處理。為此，面板技術中紅色和綠色量子點用得最多。

利用量子點的獨特屬性，我們可以生成超窄的原色，其半峰全寬(FWHM) 為30-54納米(取決于量子點的類型)，從而能實現最寬的色域覆蓋。

量子點由核、殼、穩定劑和脂質組成。

各種發光顏色量子點溶液(左)及量子點結構組成(右)

二、量子點顯示技術

量子點顯示技術主要有兩條技術路線：電致發光(QLED)與光致發光(QD-LCD)。

電致發光(QLED)則屬于主動顯示，通過電驅動使量子點本身發光，并通過混色產生圖像。光致發光(QD-LCD)屬于被動顯示，是量子點背光技術與傳統液晶顯示相結合的產物。

?量子點顯示技術——電致發光(QLED)

電致發光：用電來刺激量子點(電致發光)，被稱為量子點發光二極管( QLED)。這是一種新型的顯示技術，不需要背光源，其擁有和OLED一樣的優勢，同時因為量子點為無機材料，其壽命遠超OLED。具有廣色域、低功耗、高對比度、柔性等特點，可應用于TV，MNT，NB，PAD，Phone及傳感器等特殊領域。不過QLED技術目前并不成熟，還在發展中。

?量子點顯示技術——光致發光(QD-LCD)

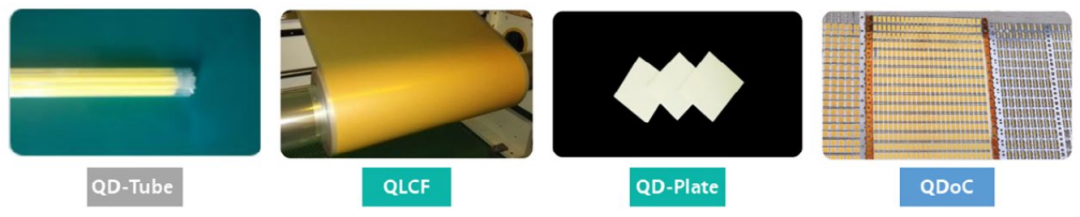

目前商業化的量子點顯示產品主要基于光致發光原理，屬于量子點背光技術與液晶顯示相結合的產物，其發展歷程如下圖從左到右依次為量子點管、量子點膜、量子點擴散板、量子點原位封裝。

光致發光量子點顯示技術的發展歷程

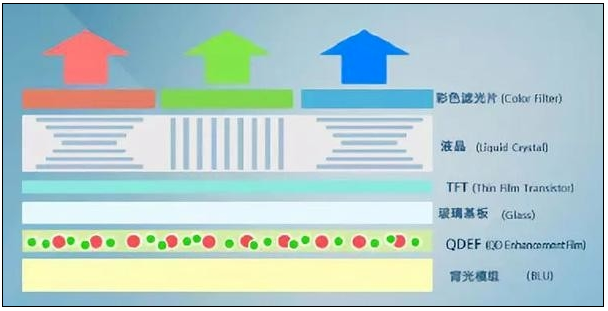

經過發展，將量子點膜片形態應用在液晶顯示器的背光部分，主要是通過在背光源前或是液晶面板前添加一層量子點膜，可顯著提升屏幕畫面的色彩飽和度、立體感和清晰度，大幅改善圖像質量。

廣泛應用于電視、顯示器、筆電、平板、車載、VR等領域，是目前市場上量子點光致發光顯示技術中最成熟且主流的方案。傳統LCD顯示屏只要將背光中白色LED光源更換為藍色LED光源和添加上一層納米量子點的薄膜就可以達到卓越的色彩表達能力。

根據添加的位置不同可以分為QDEF-LCD和QDCF-LCD兩種。

除了膜之外，QD還能應用在擴散板、導光板等其他顯示組件中。目前量子點擴散板采用熔融共擠技術，生產效率高，成本低，在中低端產品中具備較大的市場潛力。

此外，QD還可直接原位封裝在LED上，可將量子點效率最大化。但此種方式要求量子點材料在高溫環境保持穩定，實現難度較大，若能商業化，將會是一個超規模的應用。

三、量子點優勢

量子點顯示技術的優勢可以概括為“高、純、久”三大方面。

“高”就是色域高，色域覆蓋率達110%NTSC;

“純”就是顏色純，色彩純凈度比普通LED提升約58.3%，精準呈現大自然色彩;

“久”就是色彩久，穩定的無機納米材料的量子點能夠保證色彩恒久不褪色，色彩持久穩定可達60000小時。

量子點還有哪些優點?

值得一提的是，除了色彩好，QD量子點在亮度方面同樣出色。白光LED 背光中大部分的黃光會被過濾掉，背光的利用率僅為30%，而量子點背光利用率更高，在相同的工作電壓下，能夠?qū)⑵聊涣炼忍嵘皆械?20%。

四、量子點如何運用到液晶顯示屏

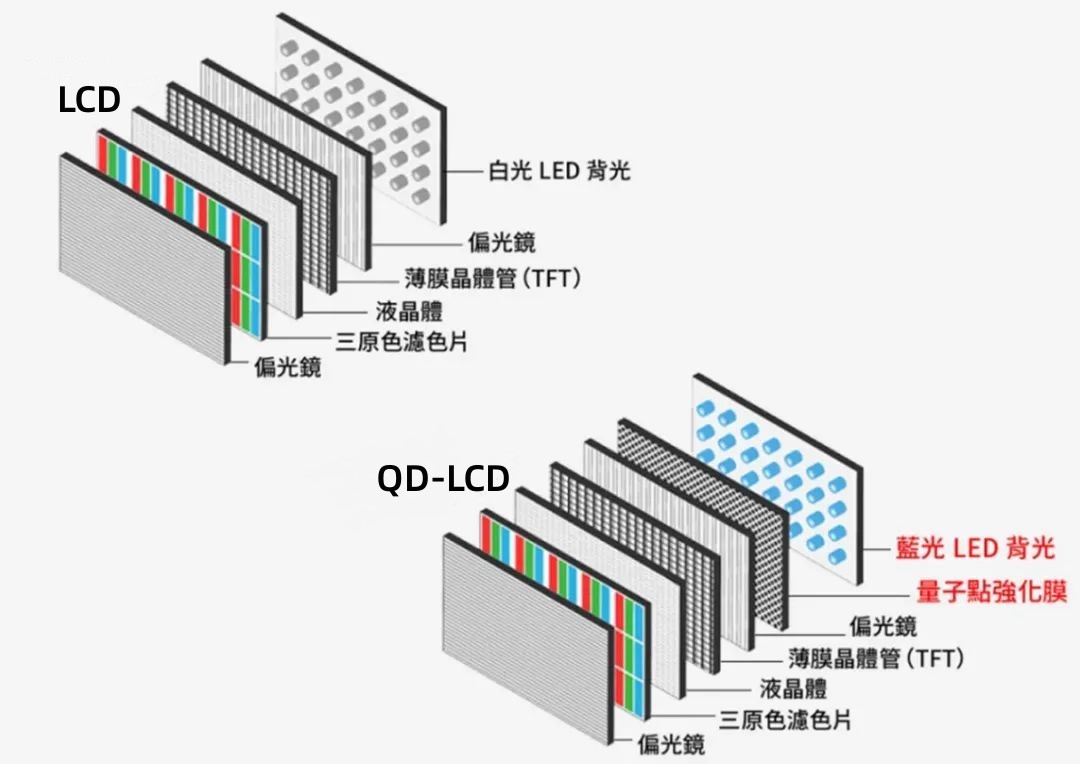

量子點應用于LCD顯示屏中，主流的量子點封裝方式是“量子點薄膜”。將封裝制作成的量子點薄膜放置在背光層與TFT之間，將藍光LED芯片透過量子點薄膜后產生的白色光線作為LCD顯示器的背光，經由TFT液晶層對光線進行偏轉、穿透紅綠藍三色濾光片并經過外層偏光膜之后混合成人眼可見的色彩。而由此制成的液晶顯示器被稱為量子點液晶屏(QD-LCD)。

目前，QD量子點技術已經成功運用到了LCD和OLED顯示屏當中，誕生了QD-LCD和QD-OLED屏，在未來，QD量子點技術還將以其他形式大放光彩，為消費者帶來更加絢麗多彩的精彩視界。
