這篇文章已經把水分擰干了，專門為你呈現最干的干貨，大家都知道我們主要是做液晶顯示模組的，希望你能夠花5~10分鐘仔細學習，為你傾情呈現。

下面，就讓我們來為大家普及一下液晶顯示模組產品的知識吧!

一、什么是LCM

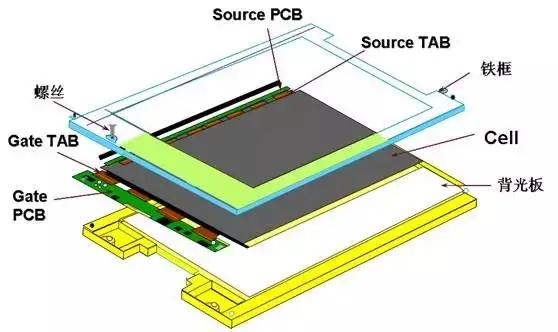

LCM：Liquid Crystal Module 即是液晶顯示模組，也稱LCD顯示模組、液晶模塊，是指將液晶顯示器件,連接件，控制與驅動等外圍電路，PCB電路板，背光源,結構件等裝配在一起的組件。

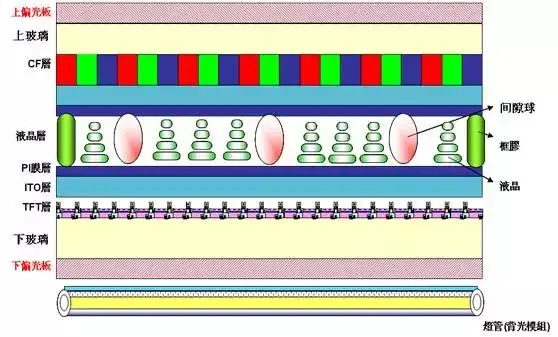

液晶模組(LCM)結構(剖面圖)

液晶模組(LCM)制造過程常用名詞

TFT-----Thin Film Transistor：薄膜電晶體

CF-------Color Filter：彩色濾光片

LCD-----Liquid Crystal Display：液晶顯示屏

TAB-----Tape Automatic Bonding：帶載封裝IC

PCB-----Printed Circuit Board：印刷電路板

ACF-----Anisotropic ConductiveFilm：異方性導電膜

B/L------Back Light：背光模組

Assy---Assembly ：組裝

B/Z------Bazel ：鐵框

Bonding：壓合

二、液晶模組由哪些重要部件組成

1、面板

面板就是大家俗稱的玻璃，它是液晶顯示模組最主要的核心部件。面板一般生產出來是一塊大板，根據不同的尺寸裁成小板，成為一個部件。

2、IC

IC就是大家常說的芯片是一種微型電子器件或部件，采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構。

3、 FPC

FPC它是一種配線密度高、重量輕、厚度薄、彎折性好的柔性電路板，液晶顯示模組通過fpc進行導電，從而實現顯示功能。也是缺一不可的重要組件，當然FPC也不是唯一進行導電的部件，也有一些大屏通過USB等接口進行通電，F(xiàn)PC是中小尺寸液晶顯示模組公用的導電部件。

4、背光

背光是指液晶顯示模組背后的光源，沒有光源顯示屏是不會有任何顯示的，而背光的組成部分是由光源、導光板、光學用膜片、以及其他結構件組成的。背光可以根據燈珠和功耗來控制亮度，如果需要亮度高的就可以根據背光的結構進行更改，當然它也不是可以調無限亮，它的亮度是要根據內部結構和整機功耗進行綜合設計的。

5、偏光片

液晶顯示模組中有兩張偏光片分別貼在玻璃基板兩側，下偏光片用于將背光源產生的光束轉換為偏振光，上偏光片用于解析經液晶電調制后的偏振光，產生明暗對比，從而產生顯示畫面。液晶顯示模組的成像必須依靠偏振光，少了任何一張偏光片，液晶顯示模組都不能顯示圖像。

三、LCM常見工藝類型

1、SMT

SMT(Surface Mounted Technology的縮寫)指的是在PCB基礎上進行加工的系列工藝流程的簡稱，比如制造背光燈條上的LED燈珠和老化測試板上的阻容件、插座都是此工藝生產出來的。

2、COB

COB(Chip on board的縮寫)指的是是芯片邦定在PCB上，是將裸芯片用導電或非導電膠粘附在PCB上，然后進行引線鍵合實現其電氣連接，并用膠把芯片和鍵合引線包封。此工藝目前我司未涉及。

3、TAB

即各向異性導電膠連接方式，將封裝形式為TCP(Tape Carrier Package帶載封裝)的IC 用各向異性導電膠分別固定在LCD 和PCB 上。這種安裝方式可減小LCM 的重量、體積，安裝方便，可靠性較好。

4、COG

COG(chip on glass的縮寫)指的的是芯片邦定在玻璃上，該工藝是目前液晶顯示模組最主要的連接方式，優點是可以大大縮小液晶顯示模塊的體且易于批量生產。

5、COF

COF(chip on film的縮寫)指的是將芯片直接邦定在柔性線路板上，再將柔性電路板通過ACF與玻璃連接，此工藝集成度較高，可將外圍元器件一起安裝在柔性電路板上。

四、液晶模組制造流程三個步驟

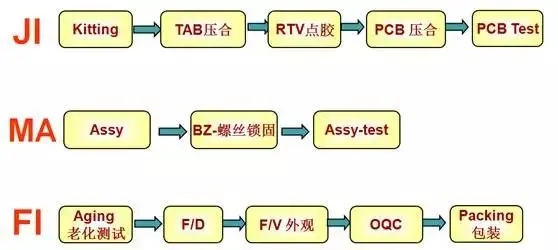

液晶模組(LCM)制造流程的三個步驟：

第一步(JI)：將LCD液晶成品面板(Cell)、異方向性導電膠(ACF)、驅動IC、柔性線路板(FPC)和PCB電路板利用機臺壓合;

第二步(MA)：接下來和背光板、燈源、鐵框一齊組裝成品;

第三步(FI)：老化測試。

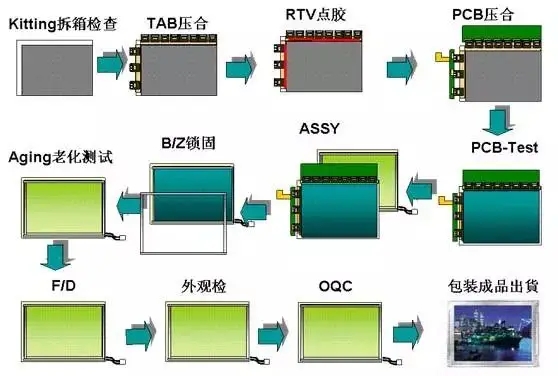

液晶模組(LCM)制造流程圖

五、全制造流程過程中的主要目的原理

根據TFT-LCD顯示原理和生產要求，并通過步驟和制造流程圖，主要分為以下二大類：

1、驅動IC和印刷線路板壓合

2、背光系統的應用，以及液晶基板整合和老化測試

六、液晶顯示模組行業產業鏈

上游：原材料的供給，包括玻璃基板、ITO、偏光板、彩色濾光片、LED芯片等;

中游：液晶顯示屏及顯示模組的研發、設計、生產;

下游：液晶顯示的應用，如消費電子產品、金融數據終端、智能家居等。

七、液晶模組應用領域

液晶模組是一種廣泛應用于各種電子設備中的核心部件，涉及到許多行業。

電子產品、電力測控終端、注塑機電腦、數控系統、人機界面、醫療儀器、生化分析、紡織機械控制、稅控機、彩票機、食品檢測、色譜分析、電子測量、環境實驗設備、消防安全 、汽車電子和數據采集等領域都可以使用液晶模組。

下面將具體介紹液晶模組在不同行業中的應用情況。

1、消費領域。在消費領域，液晶模組主要應用于智能手機、平板電腦、筆記本電腦、電視機等方面。例如，智能手機和平板電腦中的顯示屏幕就是由液晶模組組成的。

2、工業領域。在工業領域，液晶模組主要應用于工業控制面板、工業自動化設備、工業監控設備等方面。例如，液晶模組可以用于生產線上的監控屏幕，以及各種工業控制面板上的顯示器。

3、車載領域。在車載領域，液晶模組主要應用于汽車導航、車載顯示屏、后視鏡等方面。例如，現在很多汽車都配備了液晶顯示屏，用于顯示導航、車輛信息等。

4、醫療領域。在醫療領域，液晶模組主要應用于醫療設備、醫療監護儀、手術器械等方面。例如，手術室中的監護儀和手術器械上都可以使用液晶模組來顯示各種信息。

5、市政領域。在市政領域，液晶模組主要應用于城市交通指示牌、公共廣告牌、公共信息發布系統等方面。例如，城市中的各種交通指示牌和公共廣告牌上都可以使用液晶模組來顯示各種信息。

6、安保領域。例如智能門禁系統、安全檢測儀器、視頻會議設備等。液晶模組可以顯示高清畫面，支持遠程傳輸，并且具有低功耗、高亮度的特點，在安保領域中是不可或缺的顯示設備。

7、制造領域。在制造領域，液晶模組主要應用于機器人、數控機床、激光切割機等方面。例如，機器人的控制面板上就可以使用液晶模組來顯示各種信息。

8、電力領域。在電力領域，液晶模組主要應用于電力監測設備、電力調度控制系統等方面。例如，電力監測設備中的顯示屏幕就是由液晶模組組成的。

9、新能源領域。例如，在太陽能光伏電站中，液晶模組可以用于顯示太陽能電池板的功率、電壓和電流等參數;在風力發電場中，液晶模組可以用于顯示風速和轉速等數據。此外，液晶模組還可以應用于電動車充電樁和充電站等場景中，方便用戶查看充電狀態、充電時間和消費金額等信息。

液晶模組在各個行業中都有著廣泛的應用，隨著科技的不斷發展，液晶模組的應用領域也將不斷擴大。
