通常，我們只對液晶屏比較熟悉，知道液晶屏是怎樣的實物。但不知道液晶模塊是什么。液晶模塊和LCM是指同樣的產品，LCM【Liquid Crystal Module】的簡稱。就是液晶模組，也叫液晶模塊。

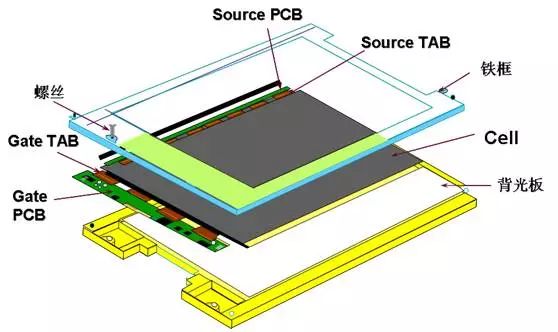

液晶顯示模塊是將液晶顯示器件、連接件、集成電路、控制驅動電路和PCB線路板、背光源、結構件裝配在一起的能夠根據用戶的需求設計成的完整顯示組件。液晶模塊簡單點說就是LCD屏+LED背光板+PCB板+鐵框。

一、液晶模組（LCM）制造過程常用名詞

TFT-----Thin Film Transistor：薄膜電晶體

CF-------Color Filter：彩色濾光片

LCD-----Liquid Crystal Display：液晶顯示屏

TAB-----Tape Automatic Bonding：帶載封裝IC

PCB-----Printed Circuit Board：印刷電路板

ACF-----Anisotropic ConductiveFilm：異方性導電膜

B/L------Back Light：背光模組

Assy---Assembly ：組裝

B/Z------Bazel ：鐵框

Bonding：壓合

TFT-LCD制造的“前、中、后”三段

二、液晶模組（LCM）構成主要部件和材料應用

1.偏光板:最主要作為光柵,僅讓單一方向的光可通過,還可以保護CF層與TFT層

2.CF層與TFT層:一上一下以形成電場,讓液晶在此電場下排列

3.配向(PI)膜:配向膜具有方向性能讓液晶在配向膜上規則排列

4.透明金屬導電層(ITO):讓上下玻璃通電,用以控制液晶方向

5.框膠:就像房子的墻壁,用來阻絕液晶與外界接觸

6.間隙球(SPACER):就像房子的柱子,用來支撐上下兩片基板

7.液晶:在不同電場下控制液晶的排列,用以得到不同穿透率的光量,藉此達到顯示原理.

8.背光模組:提供一背光源才能將LCD之信號變化呈現出來

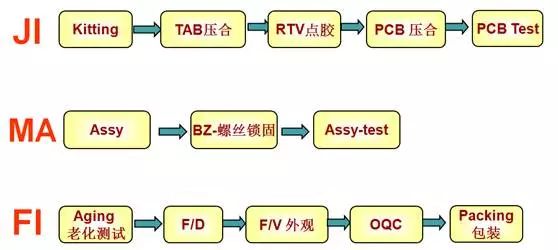

三、液晶模組（LCM）制造流程的三個步驟

第一步（JI）：將LCD液晶成品面板（Cell）、異方向性導電膠（ACF）、驅動IC、柔性線路板（FPC）和PCB電路板利用機臺壓合

第二步（MA）：接下來和背光板、燈源、鐵框一齊組裝成品；

第三步（FI）：老化測試

以上經過重重檢測就是我們見到的“液晶面板（TFT-LCD）”了。

四、液晶模組（LCM）制造流程圖

本文詳細介紹了LCM的概念，就是由LCD屏+LED背光板+PCB板+鐵框組成,液晶模組（LCM）制造過程常用名詞，液晶模組（LCM）構成主要部件和材料應用，液晶模組（LCM）制造流程的三個步驟，液晶模組（LCM）的制造流程圖，看完很清楚，再不踩坑了。
