如今,屏幕已經成為人們生活中不可或缺的部分,無論計算機、電視還是智能手機,一天不看屏幕幾乎是不可能的事情,而在身邊的眾多顯示技術中,有一種顯示技術從80年代誕生至今一直在“發光發熱”,它就是液晶顯示屏(LCD)。
一、什么是液晶顯示屏?
1、液晶顯示屏,英文簡稱為LCD全稱是Liquid Crystal Display,是屬于平面顯示器的一種。用于電視機及計算機的屏幕顯示。該顯示屏的優點是耗電量低、體積小、輻射低。液晶顯示屏使用了兩片極化材料中的液體水晶溶液,使電流通過該液體時會使水晶重新排列達到成像的目的。
LCD顯示使用了兩片極化材料,在它們之間是液體水晶溶液。電流通過該液體時會使水晶重新排列,以使光線無法透過它們。因此,每個水晶就像百葉窗,既能允許光線穿過又能擋住光線。

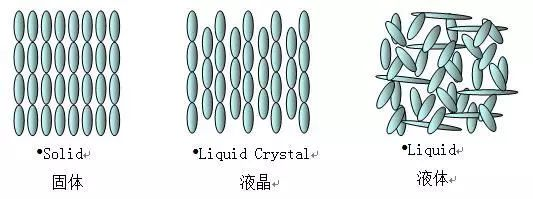

2、液晶是一種介于固體與液體之間(當加熱時液態,冷卻時就結晶為固態)、具有規則性分子排列的有機化合物,本身不發光。
3、液體分子的排列雖然不具有任何規律性,但是如果這些分子是長形的(或扇形的),它們的分子指向就可能有規律性。于是,就可以將液態又細分為許多形態。分子方向沒有規律性的液體可直接稱為液體,而分子具有方向性的液體則稱之為液態晶體(Liquid Crystal),又稱液晶。
二、液晶的光學效果

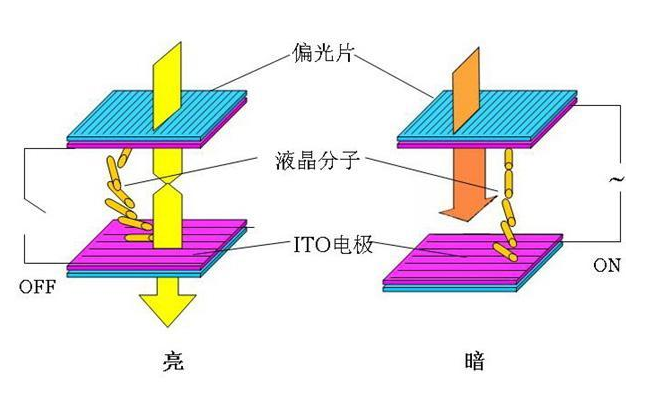

液晶包含在兩個槽狀表面中間,且槽的方向互相垂直,如下圖所示,上下表面偏振片偏振方向相互垂直,液晶分子的排列為:上表面為縱向,下表面為橫向,介于上下表面中間的分子產生旋轉的效應,因此,液晶分子在兩槽狀表面間產生90o的旋轉。
當線性偏振光射入上層槽狀表面時,此光線隨著液晶分子的旋轉也產生旋轉;當線性偏振光射出下層槽狀表面時,此光線已經產生了90o的旋轉。當在上下表面之間加電壓時,液晶分子會順著電場方向排列,形成直立排列的現象。此時入射光線不受液晶分子影響,直線無法射出下表面。不同電壓值,決定液晶偏轉的角度。
三、液晶顯示屏的工作原理
液晶顯示屏的工作原理就是利用液晶的物理特性(即液晶分子的排列在電場作用下發生變化,通電時排列變得有秩序,使光線容易通過;不通電時排列混亂,阻止光線通過),將液晶置于兩片導電玻璃基板之間,靠兩個透明電極間電場的驅動引起液晶分子扭曲向列的電場效應,在電源接通斷開控制下影響其液晶單元的透光率或反射率,從而控制光源透射或遮蔽功能,依此原理控制每個像素,產生具有不同灰度層次及顏色的圖像。
液晶分為兩大類:溶致液晶和熱致液晶;作為顯示技術應用的液晶都是熱致液晶。
四、TFT—LCD液晶顯示屏的結構
TFT—LCD液晶屏在結構上由里到外主要由LCD主要由7層組成,其中最下面的背光層負責發光,最前面的彩色濾光片會形成我們?nèi)搜圩罱K看到的顏色,而中間黑科技的部分,就是液晶。依次是背光源、偏光片、透明電極(控制電路)、液晶、彩色濾光片、偏光片所構成。

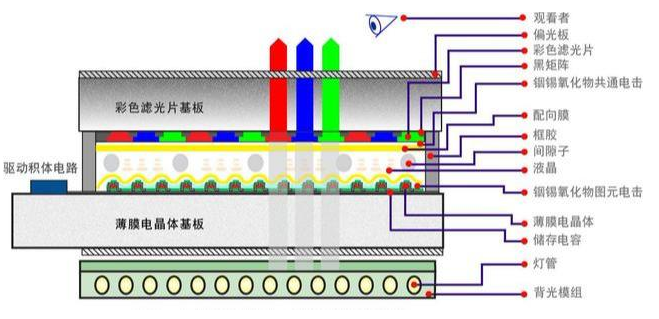

LCD液晶顯示屏結構

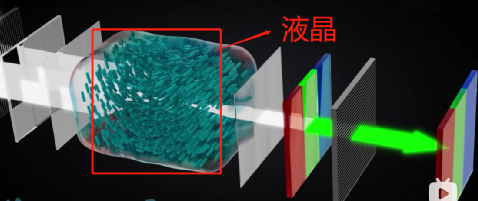

液晶本身并不發光,但可以改變光線的方向,在電場的作用下,液晶會產生旋轉,根據旋轉角度不同,透過前方偏振片的光線亮度也不同,最終就混合出了千變?nèi)f化的顏色。
四、液晶顯示屏匯合出豐富的色彩原理
屏幕一般是內部LED作為光源,發射出白色的光線,那么我們知道白光是由多種不同頻率光波組合而成光波。那么我們可以通過濾光膜得到我們想要的顏色。雖然每一種顏色的可見光的波長有一定的范圍,但我們在處理顏色時并不需要將每一種波長的顏色都單獨表示。因?yàn)樽匀唤缰兴械念伾伎梢杂眉t、綠、藍(RGB)這三種顏色波長的不同強度組合而得,這就是人們常說的三基色原理。因此,這三種光常被人們稱為三基色或三原色。通過濾光膜過濾出這三種顏色,再通過驅動電壓的改變調整液晶翻轉的角度,進而改變通過RGB子象素的光量,由加法混色的原理得到豐富的色彩表現。

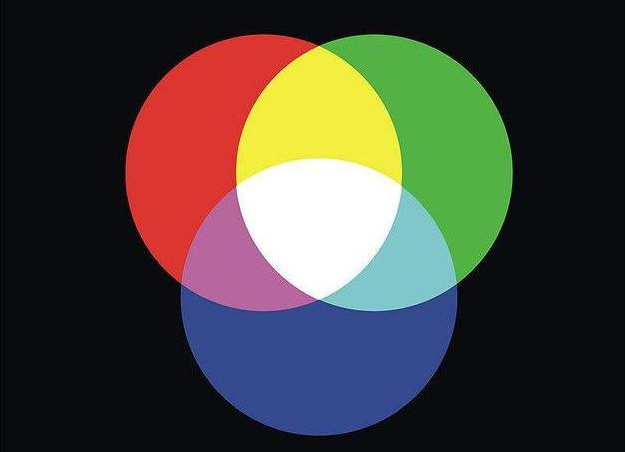

RGB三基色
